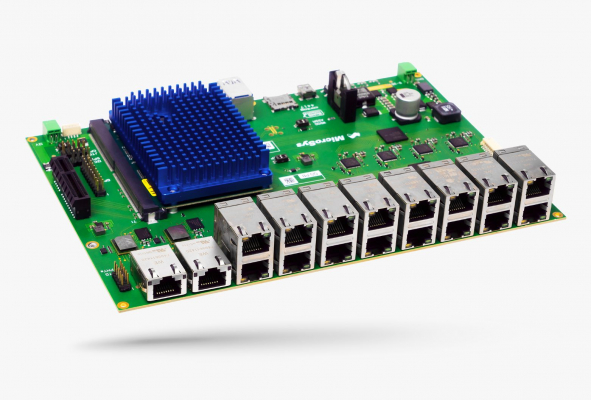

2024年12月19日 東京都渋谷、ポジティブワン株式会社は、産業用アプリケーションの増大する通信要件を満たすための高性能シングルボードコンピュータ「miriac SBC-LS1088A-TSN」を発表しました。この最先端プラットフォームは、NXP QorIQ LS1088A CPUを搭載し、Time-Sensitive Networking （TSN）標準に対応した実時間イーサネット通信を実現します。さらに、RedBoxの標準に対応した高い機能を提供します。

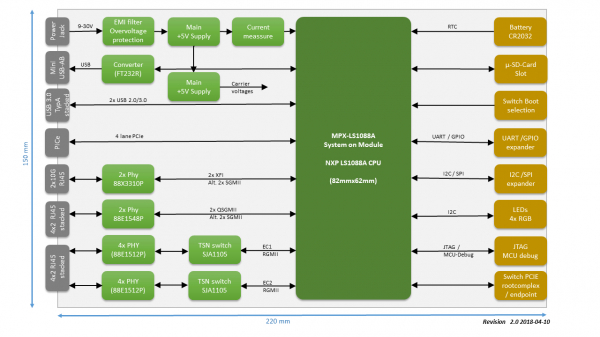

◆miriac SBC-LS1088A-TSNの主要特徴
プロセッサー:
・ NXP QorIQ LS1088A CPU: 8 Arm（R） Cortex（R）-A53 64-bitコア、最大1.6 GHz
メモリ:
・ 8 GBまで対応する32-bit DDR4 ECC RAM （2100MT/s）
・ 2 GBまで対応するSLC NAND Flashおよび64 MB QuadSPI Flash
・ QSPI、SD/MMC、NAND Flashによるブートオプション
ネットワーク:
・ 10GbE: 2ポート
・ 1GbE: 8ポート
・ TSN: 8x 1 Gbit TSNコネクタ
高速I/O:
・ USB 3.0: 2ポート
・ PCIe: 1x PCIe x4/x1 （エッジカードコネクタ経由）
デバッグ:
・ 1x miniUSB
一般I/O:
・ FlexSPI: 1ポート
・ UART: 3ポート
・ I2C: 1ポート
作動条件:
・ 電源入力範囲: 9Vから36Vまでの単一DC入力に対応
・ 温度範囲: 0 °C から70 °C
追加機能:
・ オンボードRTC、CR2032バッテリー搭載。
・ 温度センサー、過剰電源保護、PCIeルートコンプレックス、エンドポイント切替可能
・ QorIQ（R） LS1023A、LS1043A、LS1046A、LS1048Aの互換性のあるバリエーションに対応
・ 開発キットの利用可能: 電源、ケーブル等を含むオプション
プロセッサー:
・ NXP QorIQ LS1088A CPU: 8 Arm（R） Cortex（R）-A53 64-bitコア、最大1.6 GHz
メモリ:
・ 8 GBまで対応する32-bit DDR4 ECC RAM （2100MT/s）
・ 2 GBまで対応するSLC NAND Flashおよび64 MB QuadSPI Flash
・ QSPI、SD/MMC、NAND Flashによるブートオプション
ネットワーク:
・ 10GbE: 2ポート
・ 1GbE: 8ポート
・ TSN: 8x 1 Gbit TSNコネクタ
高速I/O:
・ USB 3.0: 2ポート
・ PCIe: 1x PCIe x4/x1 （エッジカードコネクタ経由）
デバッグ:
・ 1x miniUSB
一般I/O:
・ FlexSPI: 1ポート
・ UART: 3ポート
・ I2C: 1ポート
作動条件:
・ 電源入力範囲: 9Vから36Vまでの単一DC入力に対応
・ 温度範囲: 0 °C から70 °C
追加機能:
・ オンボードRTC、CR2032バッテリー搭載。
・ 温度センサー、過剰電源保護、PCIeルートコンプレックス、エンドポイント切替可能
・ QorIQ（R） LS1023A、LS1043A、LS1046A、LS1048Aの互換性のあるバリエーションに対応
・ 開発キットの利用可能: 電源、ケーブル等を含むオプション
◆NXP QorIQ LS1088Aプロセッサの主な特徴
高性能プロセッサアーキテクチャ:
・ Arm Cortex（R）-A53 64-bitコアを8基搭載し、最大1.6 GHzの動作周波数を実現
・ データ処理や並列処理に優れたパフォーマンスを提供
産業用アプリケーション向け設計:
・ 高速で信頼性のある通信を実現するために、10GbEポート（2基）および1GbE TSNポート（8基）を搭載
・ Time-Sensitive Networking（TSN）標準に対応し、リアルタイム通信が必要な環境に最適
メモリとストレージ:
・ 最大8GBの32-bit DDR4 ECC RAM（2100 MT/s）をサポート
・ 最大2GBのSLC NANDフラッシュメモリおよび64MBのQuadSPIフラッシュメモリを統合
豊富なI/Oオプション:
・ USB 3.0ポート（2基）、PCIe x4ポート（1基）、UART（3基）、FlexSPI（1基）など、多様な接続性を提供
・ JTAGデバッグインターフェースおよびminiUSBデバッグポートを備え、開発者にとって使いやすい設計
作動条件:
・ 広範囲な電源入力（9V～36V DC）に対応
・ 動作温度範囲は0°Cから70°Cと、産業用途での使用に適した設計
セキュリティと信頼性:
・ ECCメモリの採用により、データの整合性を維持
・ 過剰電源保護機能や温度センサーを搭載し、高い信頼性を確保
柔軟なソフトウェアサポート:
・ 標準でYoctoLinuxをサポートし、VxWorksなど他のOSもリクエストに応じて対応可能
・ このプロセッサは、産業自動化、ネットワーク通信、およびリアルタイム制御システムなどの用途で、優れたパフォーマンスと柔軟性を提供
高性能プロセッサアーキテクチャ:
・ Arm Cortex（R）-A53 64-bitコアを8基搭載し、最大1.6 GHzの動作周波数を実現
・ データ処理や並列処理に優れたパフォーマンスを提供
産業用アプリケーション向け設計:
・ 高速で信頼性のある通信を実現するために、10GbEポート（2基）および1GbE TSNポート（8基）を搭載
・ Time-Sensitive Networking（TSN）標準に対応し、リアルタイム通信が必要な環境に最適
メモリとストレージ:
・ 最大8GBの32-bit DDR4 ECC RAM（2100 MT/s）をサポート
・ 最大2GBのSLC NANDフラッシュメモリおよび64MBのQuadSPIフラッシュメモリを統合
豊富なI/Oオプション:
・ USB 3.0ポート（2基）、PCIe x4ポート（1基）、UART（3基）、FlexSPI（1基）など、多様な接続性を提供
・ JTAGデバッグインターフェースおよびminiUSBデバッグポートを備え、開発者にとって使いやすい設計
作動条件:
・ 広範囲な電源入力（9V～36V DC）に対応
・ 動作温度範囲は0°Cから70°Cと、産業用途での使用に適した設計
セキュリティと信頼性:
・ ECCメモリの採用により、データの整合性を維持
・ 過剰電源保護機能や温度センサーを搭載し、高い信頼性を確保
柔軟なソフトウェアサポート:
・ 標準でYoctoLinuxをサポートし、VxWorksなど他のOSもリクエストに応じて対応可能
・ このプロセッサは、産業自動化、ネットワーク通信、およびリアルタイム制御システムなどの用途で、優れたパフォーマンスと柔軟性を提供
◆RedBoxとTSNソリューション
miriac SBC-LS1088A-TSNに搭載されたNXP QorIQ LS1088Aは、RedBoxとして使用可能なオンボードTSN標準を統合しています。このプロセッサーは、低電力消費、高機能、コスト効率の解決策を提供します。
◆RedBoxの役割
・ 再帰線の管理: HSRやPRPに対応、ネットワーク再帰性を確保しつつ高い可用性を実現
・ 非TSNデバイスの統合: 普通のEthernet製品をTSNネットワークに接続させるゲートウェイ機能を提供
◆RedBoxの主な役割
・ 冗長経路の管理:TSNネットワークで定義される**HSR（High-availability Seamless Redundancy）やPRP（Parallel Redundancy Protocol）**に対応し、冗長経路を管理
データの損失を最小化し、高い可用性を確保。
・ 複数ネットワークの統合:非TSNデバイス（通常のEthernet機器）をTSN対応ネットワークに接続可能にするゲートウェイ機能を提供
・ スイッチ機能の拡張:IEEE 802.1ASや802.1Qci、802.1CBなどのTSN規格に対応し、遅延の管理やフレーム冗長性を提供
◆NXP LS1088AのTSNとRedBoxの関連性
NXP QorIQ LS1088Aには以下の特徴があり、RedBoxとしての機能をサポートするプラットフォームとして利用可能です。
・ TSN標準への対応:IEEE 802.1AS（タイムシンク）、802.1Qbv（スケジューリング）、802.1CB（フレーム冗長化）など、RedBoxに必要な規格に対応。最大8つの1GbE TSNポートと2つの10GbEポートを搭載し、複数のネットワークを高効率で接続可能。
・ 組み込みRedBox機能:NXPのTSNソフトウェアスタックを活用することで、RedBoxとして動作可能ハードウェアとソフトウェアが統合され、冗長ネットワークの設定と運用が容易。

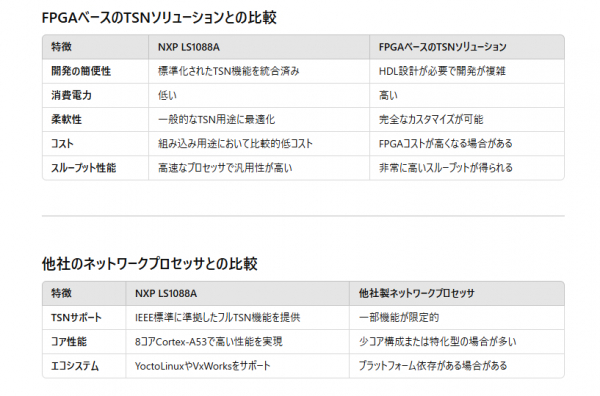

・ 低消費電力設計:FPGAベースのRedBoxに比べ、消費電力を抑えたソリューションを提供
◆NXP LS1088Aを用いたRedBoxの利点
・ 統合型ソリューションにより追加のハードウェアが不要
・ コスト効率に優れ、開発コストを抑制
◆スケーラビリティ:
・ クラウドからエンベッドシステムまで広範囲な用途に対応
◆産業用アプリケーションに向けて構築
miriac SBC-LS1088A-TSNプラットフォームは、産業現場の増大する要求を満たすために構築されており、詰まったイーサネット通信が必要な系統に完璧に対応します。
◆ソフトウェア対応
・ miriac SBC-LS1088A-TSNはYoctoLinuxを標準サポート
・ RedBox（NXPは、LS1088Aプロセッサ用に設計されたLinux BSP（Board Support Package）を通じて、TSN（Time-Sensitive Networking）およびRedBox機能をサポートしています。このBSPには、TSN通信の基本プロトコルを実装するためのソフトウェアスタックやドライバ、サンプルコードが含まれており、RedBox機能の参考実装も提供。但し、実装やサポートが必要な場合、別途ご相談。もしくは、有料のRedBoxが必要な場合は別途ご相談）
miriac SBC-LS1088A-TSNに搭載されたNXP QorIQ LS1088Aは、RedBoxとして使用可能なオンボードTSN標準を統合しています。このプロセッサーは、低電力消費、高機能、コスト効率の解決策を提供します。
◆RedBoxの役割
・ 再帰線の管理: HSRやPRPに対応、ネットワーク再帰性を確保しつつ高い可用性を実現
・ 非TSNデバイスの統合: 普通のEthernet製品をTSNネットワークに接続させるゲートウェイ機能を提供
◆RedBoxの主な役割
・ 冗長経路の管理:TSNネットワークで定義される**HSR（High-availability Seamless Redundancy）やPRP（Parallel Redundancy Protocol）**に対応し、冗長経路を管理
データの損失を最小化し、高い可用性を確保。
・ 複数ネットワークの統合:非TSNデバイス（通常のEthernet機器）をTSN対応ネットワークに接続可能にするゲートウェイ機能を提供
・ スイッチ機能の拡張:IEEE 802.1ASや802.1Qci、802.1CBなどのTSN規格に対応し、遅延の管理やフレーム冗長性を提供
◆NXP LS1088AのTSNとRedBoxの関連性
NXP QorIQ LS1088Aには以下の特徴があり、RedBoxとしての機能をサポートするプラットフォームとして利用可能です。
・ TSN標準への対応:IEEE 802.1AS（タイムシンク）、802.1Qbv（スケジューリング）、802.1CB（フレーム冗長化）など、RedBoxに必要な規格に対応。最大8つの1GbE TSNポートと2つの10GbEポートを搭載し、複数のネットワークを高効率で接続可能。
・ 組み込みRedBox機能:NXPのTSNソフトウェアスタックを活用することで、RedBoxとして動作可能ハードウェアとソフトウェアが統合され、冗長ネットワークの設定と運用が容易。
・ 低消費電力設計:FPGAベースのRedBoxに比べ、消費電力を抑えたソリューションを提供
◆NXP LS1088Aを用いたRedBoxの利点
・ 統合型ソリューションにより追加のハードウェアが不要
・ コスト効率に優れ、開発コストを抑制
◆スケーラビリティ:
・ クラウドからエンベッドシステムまで広範囲な用途に対応
◆産業用アプリケーションに向けて構築
miriac SBC-LS1088A-TSNプラットフォームは、産業現場の増大する要求を満たすために構築されており、詰まったイーサネット通信が必要な系統に完璧に対応します。
◆ソフトウェア対応
・ miriac SBC-LS1088A-TSNはYoctoLinuxを標準サポート
・ RedBox（NXPは、LS1088Aプロセッサ用に設計されたLinux BSP（Board Support Package）を通じて、TSN（Time-Sensitive Networking）およびRedBox機能をサポートしています。このBSPには、TSN通信の基本プロトコルを実装するためのソフトウェアスタックやドライバ、サンプルコードが含まれており、RedBox機能の参考実装も提供。但し、実装やサポートが必要な場合、別途ご相談。もしくは、有料のRedBoxが必要な場合は別途ご相談）
