2024年5月1日、ポジティブワン株式会社（本社：東京都渋谷区）は、これまでで最小のコネクタ付き SOM phyCORE-RT1170 システム オン モジュールを発売しました。
phyCORE-RT1170
★製品の概要
phyCORE-RT1170 システム オン モジュールは、これまでで最小のコネクタ付き SOM です。これは、デュアルコアと高度なセキュリティを備えた消費者、産業、自動車市場向けに設計されたクロスオーバー MCU です。この小型 SOM は、優れたコンピューティング能力とマルチメディア、使いやすさとリアルタイム機能を組み合わせています。 30 x 30 mm モジュールには、MIPI CSI/DSI、オーディオ、CAN、デュアル イーサネットなどを含む 200 ピンの相互接続が含まれているため、機能が損なわれることはありません。
phyCORE-RT1170
★製品の概要
phyCORE-RT1170 システム オン モジュールは、これまでで最小のコネクタ付き SOM です。これは、デュアルコアと高度なセキュリティを備えた消費者、産業、自動車市場向けに設計されたクロスオーバー MCU です。この小型 SOM は、優れたコンピューティング能力とマルチメディア、使いやすさとリアルタイム機能を組み合わせています。 30 x 30 mm モジュールには、MIPI CSI/DSI、オーディオ、CAN、デュアル イーサネットなどを含む 200 ピンの相互接続が含まれているため、機能が損なわれることはありません。
★★ 特徴
★ クロスオーバーMCU
このクロスオーバー MCU は、リアルタイムでの同時デュアルコア処理を備えています。
★ クロスオーバーMCU
このクロスオーバー MCU は、リアルタイムでの同時デュアルコア処理を備えています。
★ マルチメディア機能
MIPI CSI、MIPI DSI、オーディオ コーデック
★ 高度なセキュリティ
セキュリティ機能には、ハードウェア楕円曲線暗号化、セキュア ブート用のハードウェア保護キー、データ暗号化用の AES エンジン、クアッド/オクタル SPI/HyperFlash からの実行インプレース （NOR） 用のオンザフライ AES 復号化、NXP の EdgeLock（R） アシュアランスが含まれます。
★ 小型
30 x 30 mm は非常に小さいため、2 つの 100 ピン ローピッチ コネクタによって可能になり、コンパクトな設計に対応できる豊富なピン配列を提供します。

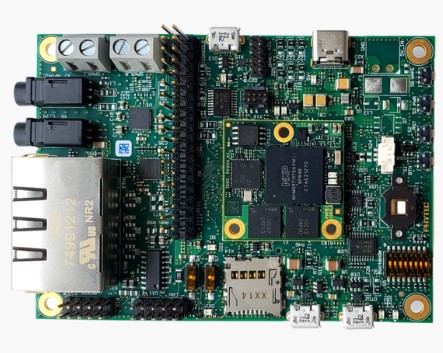

★ 開発キット
phyCORE-RT1170開発キットをご用意しています。詳細はお問い合わせください。
MIPI CSI、MIPI DSI、オーディオ コーデック
★ 高度なセキュリティ
セキュリティ機能には、ハードウェア楕円曲線暗号化、セキュア ブート用のハードウェア保護キー、データ暗号化用の AES エンジン、クアッド/オクタル SPI/HyperFlash からの実行インプレース （NOR） 用のオンザフライ AES 復号化、NXP の EdgeLock（R） アシュアランスが含まれます。
★ 小型
30 x 30 mm は非常に小さいため、2 つの 100 ピン ローピッチ コネクタによって可能になり、コンパクトな設計に対応できる豊富なピン配列を提供します。
★ 開発キット
phyCORE-RT1170開発キットをご用意しています。詳細はお問い合わせください。
★★ 仕様
Processor
Processor NXP RT1176
Architecture Arm Cortex-M7, Arm Cortex-M4F
Frequency 1 GHz
Memory
RAM 64 MB SDRAM
NOR 256 MB Max
EEPROM 4 KB
SD/SDIO/MMC Interfaces 2
High-Speed Interfaces
USB 2x USB 2.0 OTG
Peripherals
CAN 3x CAN-FD
GPIO Yes
I2C 6
PWM 4x FlexPWM
SPI/SSP 6x （2x QSPI）
UART 12x
Connectivity
Ethernet 1x 10/100 Mb, 1 Gb AVB, 1 Gb TSN
Multimedia
Display 1x MIPI-DSI
Camera 1x MIPI CSI
Audio 4x SAI
Miscellaneous
JTAG Yes
RTC Yes
Security Accelerators 3DES, AES, DES, HAB, RTIC, SHA-1, SHA-2, TRNG
Mechanical
Dimensions 30 x 30 mm
Connector 2x 100 pin, 0.4 mm pitch
Operating Conditions
Operating Temperature -40° to +85° C
Supply Voltage 3.3V
Software
Free RTOS
SDK-FreeRTOS-RT1170-PD23.1.0
Date: 2023-09-29
Quickstart
Release Notes
BSP Development
【ポジティブワン株式会社について】
社名 ポジティブワン株式会社（POSITIVE ONE CORPORATION）
所在地 〒150-0043 東京都渋谷区道玄坂１－１２－１ 渋谷マークシティ・ウエスト22F
所在地 〒651-0087 兵庫県神戸市中央区御幸通8-1-6神戸国際会館 22F
ＵＲＬ http://www.positive-one.com
ポジティブワン株式会社は、最先端技術と時代を先読みしたエンベデッドソリューションをご提供します。そのために海外の有力な最先端技術会社と提携し、多様化する仕様に対応できるＯＥＭハードウェアや世界標準ＩＳＯ等に準拠する品質向上のためのツールをご提供します。さらに、システムコンサルティング、エンベデッドからＰＣ、スマートフォン、サーバーを含んだハードウェアからソフトウェアまでのシステム受託開発など、皆様のプロジェクト成功のためのご支援をいたします。
