回路保護分野におけるグローバルリーダー、リテルヒューズ・インク（本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、高電力TVSダイオード「LTKAK2-Lシリーズ」を6月中旬より発売します。
「LTKAK2-Lシリーズ」は、市場の需要に応え、プリント基板（PCB）の自動組立工程に対応可能な高い耐サージ性能を備えたTVSダイオードです。15KPA／30KPAアキシャルリード型TVSダイオードを4個（または8個）使用する代わりに「LTKAK2-L」を1個使用することで、電子機器の設計において60%（または80%）の省スペース化が可能となります。
製品紹介動画：https://players.brightcove.net/1799386164001/default_default/index.html?videoId=6328181371112

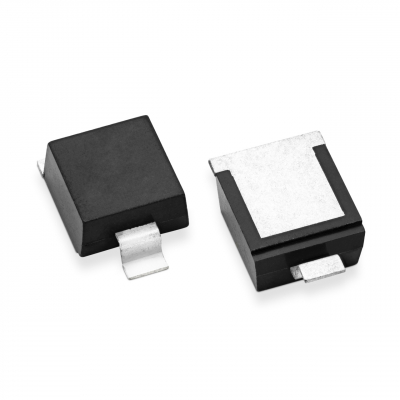

本製品は、プリント基板（PCB）の自動組立プロセス対応型の表面実装パッケージ製品です。SMTO-218改良型パッケージに格納されており、従来のアキシャルリード部品よりも省スペース化が図れる上、回路設計における堅牢な回路保護を実現することができます。耐サージ性能は2kAで、IEC61000-4-5のレベル4の要件に適合した設計が可能です。これにより、さまざまな高信頼性AC／DC電源およびそのアプリケーションを保護します。
「LTKAK2-Lシリーズ」は、高い耐サージ性能を備えたTVSダイオードがアキシャルリード型パッケージのサイズが大きいがためにプリント基板の自動組立工程に対応できない、という大きな問題を解決することができます。また、AC／DC電源を保護するコンパクトな表面実装製品として、高い信頼性を実現します。
プリント基板の自動組立工程に対応できる本製品は、回路設計時に高電力TVSダイオードを簡単に組み込むことが可能になる大きな一歩です。
同製品は、当社の国内販売代理店を通じて販売します。
■特長
・コンパクトなSMTO-218改良型パッケージ
・プリント基板（PCB）の自動組立工程に対応
・アキシャルリード型部品と比べ、プリント基板を60～80%省スペース化
・IEC61000-4-5のレベル4に適合する2kAの高い耐サージ性能
・高電力のAC/DC電力アプリケーションに対する堅牢な保護を実現
■用途
情報通信技術（ICT）、産業機械、航空電子工学、AC／DC電源、高出力コンバータ／電源
■仕様
逆スタンドオフ電圧（VR） （Vso）：150～170
最小ブレイクダウン電圧（VBR@IT） （V）：167～189.9
最大ブレイクダウン電圧（VBR@IT） （V）：185～208.9
標準ブレイクダウン電圧（VBR@IT） （V）：176～199.4
最大逆リーク電流（Ir@Vso）（μA）：10
テスト電流（IT） （mA）：5
ピークパルス電流（Ipp）8x20μs（A）：2000
最大クランプ電圧（Vc）（V）：243～275
片方向／双方向：双方向
最大ジャンクション/保管温度（℃）：125
詳細については、「LTKAK2-L シリーズ」の製品ページ（https://www.littelfuse.co.jp/products/tvs-diodes/high-power/ltkak2_l）をご覧ください。
