回路保護分野におけるグローバルリーダー、リテルヒューズ・インク（本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、表面実装リチウムイオンバッテリープロテクター「ITV9550シリーズ」のラインナップを拡充し、1月中旬より発売します。新たに発売されるヒューズは、過電流や過充電（過電圧）によるダメージからバッテリーを保護します。

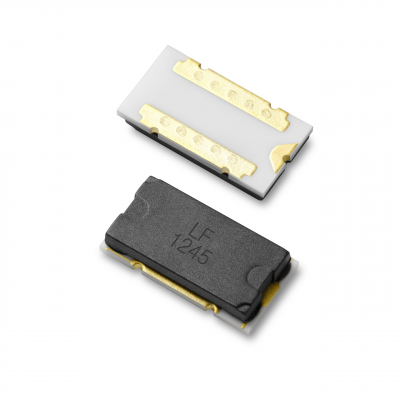

「ITV9550シリーズ」の新しいラインナップは、実装面積が9.5 x 5.0mmの三端子ヒューズで、60Aに対応。ヒューズエレメントとヒーターエレメントが内蔵された革新的な設計で、速い応答速度と信頼性の高いパフォーマンスを実現、過充電や過熱が発生する前にバッテリーの充放電回路を遮断します。
本製品がリチウムイオンバッテリー向け保護ヒューズであるITVシリーズに加わることで、電子機器の設計における新たな選択肢をもたらします。三端子表面実装バッテリープロテクターのラインナップを拡充したことで、さらに幅広い消費者用および産業用アプリケーションに向けてこの革新的なソリューションの提供が可能となります。
同製品は、当社の国内販売代理店を通じて販売します。
■特長
・高速応答と低い内部抵抗により、過電流や過充電によって生じるバッテリーの損傷を防止
・表面実装が可能なため、基板の自動組立工程を簡略化
・UL/TUV規格認証製品であるため、業界規格への適合要件を満たすことが可能
・ハロゲンフリー、鉛フリー、RoHS対応品
■用途
電動工具、ロボット家電、電動自転車・電動スクーター、防災ラジオ、UPS（無停電電源装置）
■動作原理
・過電流が発生すると、組み込まれた三端子ヒューズが回路を遮断
・ICやFETが過充電を検知すると、ヒューズエレメントの下に組み込まれたヒーターエレメントが発熱しヒューズを溶断
■仕様
ITV9550L1260
・最大電圧（Vdc）：80
・遮断電流（A）：160
・定格電流 （A）：60
・動作電圧範囲（V）：9.6～13.5
・直列セル数：3
・ヒーターエレメントの抵抗（Ω）：1.83～3.70
・サイズコード（mm/in）：9550（3820）
・パッケージ/数量：T&R/1,000
・ヒューズエレメントの抵抗（mΩ）：2.0より小さいか等しい
・最大使用温度（度）：65
ITV9550L1460
・最大電圧（Vdc）：80
・遮断電流（A）：160
・定格電流 （A）：60
・動作電圧範囲（V）：13.0～18.4
・直列セル数：4
・ヒーターエレメントの抵抗（Ω）：3.4～6.7
・サイズコード（mm/in）：9550（3820）
・パッケージ/数量：T&R/1,000
・ヒューズエレメントの抵抗（mΩ）：2.0より小さいか等しい
・最大使用温度（度）：65
ITV9550L2060
・最大電圧（Vdc）：80
・遮断電流（A）：160
・定格電流 （A）：60
・動作電圧範囲（V）：16.7～23.5
・直列セル数：5
・ヒーターエレメントの抵抗（Ω）：5.6～11.1
・サイズコード（mm/in）：9550（3820）
・パッケージ/数量：T&R/1,000
・ヒューズエレメントの抵抗（mΩ）：2.0より小さいか等しい
・最大使用温度（度）：65
ITV9550L3060
・最大電圧（Vdc）：80
・遮断電流（A）：160
・定格電流 （A）：60
・動作電圧範囲（V）：22.3～31.5
・直列セル数：6～7
・ヒーターエレメントの抵抗（Ω）：10.0～19.9
・サイズコード（mm/in）：9550（3820）
・パッケージ/数量：T&R/1,000
・ヒューズエレメントの抵抗（mΩ）：2.0より小さいか等しい
・最大使用温度（度）：65
ITV9550L4060
・最大電圧（Vdc）：80
・遮断電流（A）：160
・定格電流 （A）：60
・動作電圧範囲（V）：33.0～46.9
・直列セル数：9～10
・ヒーターエレメントの抵抗（Ω）：22.0～43.5
・サイズコード（mm/in）：9550（3820）
・パッケージ/数量：T&R/1,000
・ヒューズエレメントの抵抗（mΩ）：2.0より小さいか等しい
・最大使用温度（度）：65
ITV9550L5060
・最大電圧（Vdc）：80
・遮断電流（A）：160
・定格電流 （A）：60
・動作電圧範囲（V）：33.0～46.9
・直列セル数：12～14
・ヒーターエレメントの抵抗（Ω）：38.5～77.0
・サイズコード（mm/in）：9550（3820）
・パッケージ/数量：T&R/1,000
・ヒューズエレメントの抵抗（mΩ）：2.0より小さいか等しい
・最大使用温度（度）：65
詳細については、「ITV9550シリーズ」の製品ページ（https://www.littelfuse.co.jp/products/battery-protectors/itv-three-terminal-fuses/itv9550_60a.aspx）をご覧ください。
