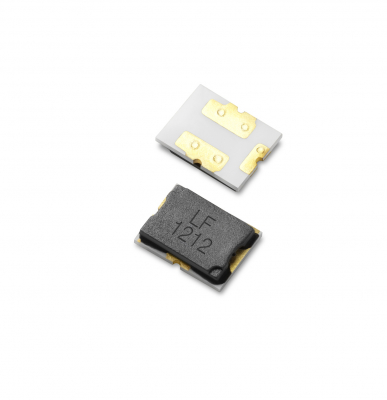

回路保護分野におけるグローバルリーダー、リテルヒューズ・インク（本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、22Aの三端子表面実装Liイオンバッテリープロテクターの新製品「ITV4030シリーズ」を5月下旬より発売します。
本製品は4.0 x 3.0mmサイズで、過電流や過充電（過電圧）状態からバッテリーパックを保護します。高速応答と高信頼の性能を実現するヒューズエレメントとヒーターエレメントを内蔵した設計になっており、バッテリーパックが過充電や過熱状態で不具合になる前に、充電回路や放電回路を遮断します。
「ITV4030シリーズ」は、Liイオンバッテリープロテクター「ITVシリーズ」に新たに加わった22A定格のデバイスです。本製品によって、電子機器設計時の選択肢が増えるだけではなく、三端子表面実装バッテリーパックプロテクターのラインナップが拡充し、今まで以上に幅広い製品に対する革新的な解決策の提供を可能にします。
同製品は、当社の国内販売代理店を通じて販売します。
■特長
・高速応答と低い内部抵抗により、過電流や過充電によって生じるバッテリーパックの損傷を防止
・表面実装が可能なため、基板の自動組立工程を簡略化
・UL/TUV規格認証製品であるため、業界規格への適合要件を満たすことが可能
・環境に優しいハロゲンフリー、鉛フリー、RoHS対応品
■用途
タブレット端末、電動工具、ロボット家電、電動自転車と電動スクーター、緊急無線や車両緊急通報システム（eCall）
■動作原理
・過電流が発生すると、組み込まれた三端子ヒューズが回路を遮断
・ICやFETが過充電を検知すると、ヒューズエレメントの下に組み込まれたヒーターエレメントへ電流が流れ、発熱させることでヒューズが溶断
■仕様
＜ITV4030L0422＞
動作電圧（V）：3.5～4.7
最大電圧（Vdc）：36
遮断電流値（A）：50
使用環境温度（度）：-10～+65
直列セル数：1
定格電流値 （A）：22
ヒューズ抵抗（mΩ）：0.5～2.5
発熱体抵抗（Ω）：0.55～1.3
＜ITV4030L0822＞
動作電圧（V）：6.0～9.2
最大電圧（Vdc）：36
遮断電流値（A）：50
使用環境温度（度）：-10～+65
直列セル数：2
定格電流値 （A）：22
ヒューズ抵抗（mΩ）：0.5～2.5
発熱体抵抗（Ω）：2.1～3.8
＜ITV4030L1222＞
動作電圧（V）：9.0～13.8
最大電圧（Vdc）：36
遮断電流値（A）：50
使用環境温度（度）：-10～+65
直列セル数：3
定格電流値 （A）：22
ヒューズ抵抗（mΩ）：0.5～2.5
発熱体抵抗（Ω）：4.8～8.6
＜ITV4030L1422＞
動作電圧（V）：12.0～18.5
最大電圧（Vdc）：36
遮断電流値（A）：50
使用環境温度（度）：-10～+65
直列セル数：4
定格電流値 （A）：22
ヒューズ抵抗（mΩ）：0.5～2.5
発熱体抵抗（Ω）：8.6～15.2
＜IITV4030L2022＞
動作電圧（V）：15.9～23.1
最大電圧（Vdc）：36
遮断電流値（A）：50
使用環境温度（度）：-10～+65
直列セル数：5
定格電流値 （A）：22
ヒューズ抵抗（mΩ）：0.5～2.5
発熱体抵抗（Ω）：13.5～26.7
詳細については、「ITV4030シリーズ」の製品ページ（https://www.littelfuse.co.jp/products/battery-protectors/itv-three-terminal-fuses/itv4030-22a.aspx）をご覧ください。
