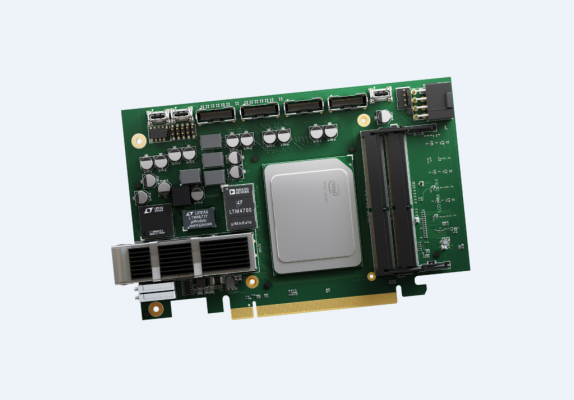

2022年3月18日、ポジティブワン株式会社（本社：東京都渋谷区、フランス・パリに本社があるREFLEX CES社正規代理店）は、最大40%の消費電力削減、SmartNICアプリケーション向けに特別に設計された400ギガビットイーサネット機能XpressSX AGI-FH400G Agilex PCIExpressカードの販売を開始いたします。
◆利点と機能
・ インテル アジレックスI シリーズ SoC FPGA
・ クアッドコアARM Cortex A53
・ 2700 KLE
・ PCIe Gen5 x16, CXL 標準
・ 400 GbE （8 x 56 Gbps）
・ 3x 独立した DDR4 バンク
・ 4x HSI コネクタ （PCIe Gen5 x16 EP/RC）
◆利点と機能
・ インテル アジレックスI シリーズ SoC FPGA
・ クアッドコアARM Cortex A53
・ 2700 KLE
・ PCIe Gen5 x16, CXL 標準
・ 400 GbE （8 x 56 Gbps）
・ 3x 独立した DDR4 バンク
・ 4x HSI コネクタ （PCIe Gen5 x16 EP/RC）
Intel Agilexボードの最初の利点は、SmartNICアプリケーション向けに特別に設計された400ギガビットイーサネット機能です。FPGAは、インテルAgilex IシリーズSoCデバイスは、ワットあたり2倍の優れたファブリック性能を提供します。インテル AgilexIシリーズ SoC FPGA デバイスは、クアッドコアの ARM Cortex-A53 プロセッサも統合しており、高いシステム統合を実現します。
インテルAgilex I シリーズ FPGA には、高速 CPU 間および CPU 間メモリ用のオープン・スタンダード相互接続プロトコルであるコンピュート・エクスプレス・リンク （CXL） を統合するオプションがあります。この規格は、PCIe の物理および電気的インターフェイス上に構築されています。
FPGAは、データセンター、ネットワーキング、エッジコンピューティングのアプリケーション向けに最大40%の低消費電力を実現します。FPGA（フィールドプログラマブルゲートアレイ）は、大容量のロジックおよびメモリストレージを提供するために使用されます。
システムオンチップ（SoC）は、FPGA内部の集積回路であり、ほとんどの場合、CPUプロセッサ（中央処理装置）とサポートする周辺機器であり、柔軟性と集積度を高め、FPGAがボードをより適切に制御できるようにします。

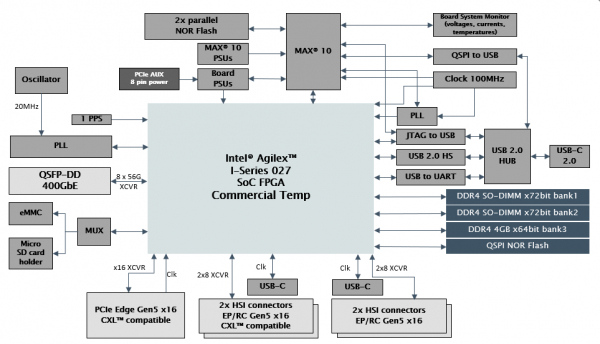

◆ハードウエア仕様概要
・ FPGA コンフィギュレーション
・ インテルアジレックス Iシリーズ:AGIB027R29A1E2V
・ SoC（クアッドコアARM Cortex- A53）を含む
・ フラッシュ構成
・ USB 2.0 JTAG, UART, BMC, USB2 用ハブ
・ 1x オンボード DDR4 （相互 SoC/FPGA）、x64 ビット バス、最大 2666 MT/s の 4 GB
・ DDR4 SO-DIMM ソケット 2 個、それぞれ最大 32 GB の SO-DIMM に対応
・ SoC 用の eMMC または SD カードホルダー （使用されている場合）
・ 最大200W、2スロットのアクティブヒートシンクを提供
・ PCIe スロットと 8 ピン PCIe Aux ATX 外部コネクタによって給電 （追加電源）
・ 基板寸法:全高ハーフレングス:167.7mm x 111.15mm
・ 動作範囲:0°C~35°C 保管範囲:0°C~70°C
通信インターフェース
・ PCIe エッジ Gen5 x16
・ CXL標準互換
・ 高速CPU間およびCPU間メモリ間のオープンスタンダード相互接続
・ PCIeの物理的および電気的インターフェース上に構築
・ 1x QSFP-DD （8x 56G: 合計 400G, 400GAUI-8）
・ 2x HSIコネクタ（ARF6-16-L-RA）:PCIe Gen5 EP/RC、CXLTM標準互換用の合計16個のトランシーバ
・ HSI コネクタ x 2 個 （ARF6-16-L-RA）: PCIe Gen5 EP/RC 用に合計 16 個のトランシーバ
・ HSIクロックおよび制御信号用の2x USB-Cコネクタ
その他のリソース
・ ボード管理コントローラ（MAX10デバイス）
・ プログラム可能な PLL
・ 標準とコンプライアンス
・ RoHS/REACH準拠
・ UL認証取得
・ ISO9001認証取得
Agilexボードは、フルハイト、ハーフレングス、2スロットPCI Expressフォームファクタで、市場で入手可能なさまざまなサーバーやシャーシ、および組み込みアプリケーション用のカスタムラックシステムに適合するように特別に設計されています。ペリフェラルコンポーネント相互接続Expressは、一般にPCI Expressと呼ばれ、高速シリアルコンピュータ拡張バス規格です。当社のFPGAボードは、最大3つのx16 PCI Expressスロットまたは2つのCXLTM標準インタフェースを提供します。インテル Agilex SoC FPGA I シリーズに追加され、これにより、ボードを迅速かつ効率的にすることができます。
インテルAgilex I シリーズ FPGA には、高速 CPU 間および CPU 間メモリ用のオープン・スタンダード相互接続プロトコルであるコンピュート・エクスプレス・リンク （CXL） を統合するオプションがあります。この規格は、PCIe の物理および電気的インターフェイス上に構築されています。
FPGAは、データセンター、ネットワーキング、エッジコンピューティングのアプリケーション向けに最大40%の低消費電力を実現します。FPGA（フィールドプログラマブルゲートアレイ）は、大容量のロジックおよびメモリストレージを提供するために使用されます。
システムオンチップ（SoC）は、FPGA内部の集積回路であり、ほとんどの場合、CPUプロセッサ（中央処理装置）とサポートする周辺機器であり、柔軟性と集積度を高め、FPGAがボードをより適切に制御できるようにします。
◆ハードウエア仕様概要
・ FPGA コンフィギュレーション
・ インテルアジレックス Iシリーズ:AGIB027R29A1E2V
・ SoC（クアッドコアARM Cortex- A53）を含む
・ フラッシュ構成
・ USB 2.0 JTAG, UART, BMC, USB2 用ハブ
・ 1x オンボード DDR4 （相互 SoC/FPGA）、x64 ビット バス、最大 2666 MT/s の 4 GB
・ DDR4 SO-DIMM ソケット 2 個、それぞれ最大 32 GB の SO-DIMM に対応
・ SoC 用の eMMC または SD カードホルダー （使用されている場合）
・ 最大200W、2スロットのアクティブヒートシンクを提供
・ PCIe スロットと 8 ピン PCIe Aux ATX 外部コネクタによって給電 （追加電源）
・ 基板寸法:全高ハーフレングス:167.7mm x 111.15mm
・ 動作範囲:0°C~35°C 保管範囲:0°C~70°C
通信インターフェース
・ PCIe エッジ Gen5 x16
・ CXL標準互換
・ 高速CPU間およびCPU間メモリ間のオープンスタンダード相互接続
・ PCIeの物理的および電気的インターフェース上に構築
・ 1x QSFP-DD （8x 56G: 合計 400G, 400GAUI-8）
・ 2x HSIコネクタ（ARF6-16-L-RA）:PCIe Gen5 EP/RC、CXLTM標準互換用の合計16個のトランシーバ
・ HSI コネクタ x 2 個 （ARF6-16-L-RA）: PCIe Gen5 EP/RC 用に合計 16 個のトランシーバ
・ HSIクロックおよび制御信号用の2x USB-Cコネクタ
その他のリソース
・ ボード管理コントローラ（MAX10デバイス）
・ プログラム可能な PLL
・ 標準とコンプライアンス
・ RoHS/REACH準拠
・ UL認証取得
・ ISO9001認証取得
Agilexボードは、フルハイト、ハーフレングス、2スロットPCI Expressフォームファクタで、市場で入手可能なさまざまなサーバーやシャーシ、および組み込みアプリケーション用のカスタムラックシステムに適合するように特別に設計されています。ペリフェラルコンポーネント相互接続Expressは、一般にPCI Expressと呼ばれ、高速シリアルコンピュータ拡張バス規格です。当社のFPGAボードは、最大3つのx16 PCI Expressスロットまたは2つのCXLTM標準インタフェースを提供します。インテル Agilex SoC FPGA I シリーズに追加され、これにより、ボードを迅速かつ効率的にすることができます。
◆NIC設計加速化

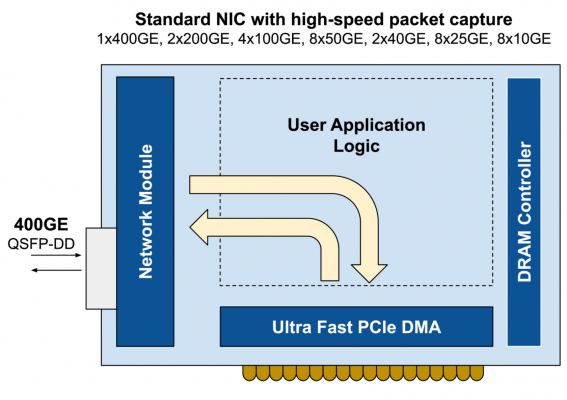

《標準のNICから設計を開始》
・ 無料のデモアプリケーションとして提供
・ Fタイル400GイーサネットハードIPに基づくネットワークモジュール
・ PCIe Gen5 x16 インターフェイスに基づく 400 Gbps スループットの超高速 DMA （R-Tile）
・ カードとの間で単一の読み取り/書き込みデータのための使いやすいメモリインタフェース
・ ユーザー ロジックからのメモリ アクセス用に事前設定された DDR4 コントローラ
・ 400Gイーサネットの2.5ns解像度の正確なタイムスタンプ
《標準のNICから設計を開始》
・ 無料のデモアプリケーションとして提供
・ Fタイル400GイーサネットハードIPに基づくネットワークモジュール
・ PCIe Gen5 x16 インターフェイスに基づく 400 Gbps スループットの超高速 DMA （R-Tile）
・ カードとの間で単一の読み取り/書き込みデータのための使いやすいメモリインタフェース
・ ユーザー ロジックからのメモリ アクセス用に事前設定された DDR4 コントローラ
・ 400Gイーサネットの2.5ns解像度の正確なタイムスタンプ

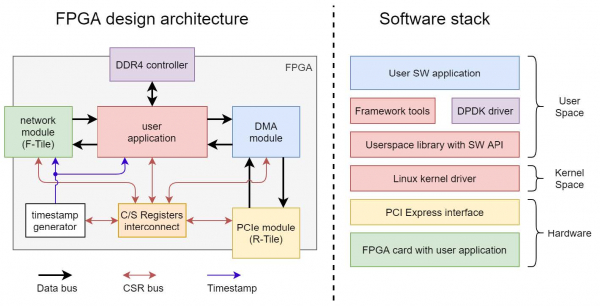

《使いやすい開発フレームワーク》
・ データ操作のためのオープンソースIPコアのセット
・ 完全な設計合成のための自動スクリプト
・ 完全なFPGAビットストリームを作成するための単一のmakeコマンド
・ デバイスツリーROMによるビットストリーム識別
・ 単一のRPMパッケージで使いやすいソフトウェアスタック
・ Linux カーネル ドライバー、DPDK サポート、ユーザー空間ライブラリ、コンポーネント構成用ツール
・ コンポーネントアクセスとDMA転送のためのユーザーフレンドリなAPIによるカスタムアプリケーションの簡単な作成
・ 完全にパラメータ化可能でモジュール式のハードウェアおよびソフトウェアアーキテクチャ
・ データ操作のためのオープンソースIPコアのセット
・ 完全な設計合成のための自動スクリプト
・ 完全なFPGAビットストリームを作成するための単一のmakeコマンド
・ デバイスツリーROMによるビットストリーム識別
・ 単一のRPMパッケージで使いやすいソフトウェアスタック
・ Linux カーネル ドライバー、DPDK サポート、ユーザー空間ライブラリ、コンポーネント構成用ツール
・ コンポーネントアクセスとDMA転送のためのユーザーフレンドリなAPIによるカスタムアプリケーションの簡単な作成
・ 完全にパラメータ化可能でモジュール式のハードウェアおよびソフトウェアアーキテクチャ
◆ターゲットネットワークアプリケーション
正確なネットワーク監視、IDS/IPシステム、次世代ファイアウォール、テスト機器、アンチDDoS、その他のタイムクリティカルなネットワーキングアプリケーションのハードウェアアクセラレーション。10、40、100、200、400 GEリンク速度のカードは1枚だけです。
《ネットワーク監視プローブ》
・ 最大512の受信キューを備えた高速パケットキャプチャ、DPDKサポート
・ DRAMメモリ
・ 内のネットワーク接続の状態の追跡暗号化されたトラフィック分析
・ 機能の抽出PCIe帯域幅はコネクタによって増加させることができます
《セキュリティ機器》
・ IDS/IPSシステム
・ 高速化するハードウェアフィルタとパターンマッチング 合法的な傍受のための正確なパケットフィルタリングとパケットキャプチャ ハードウェアIPまたはソフトウェアによって制御されるフローフィルタリングによるDDoS対策
◆設計受託サービス
カードはFPGAのカスタムハードウェアアクセラレーション用に準備されています
高速400 Gb IPコアをベースとしたFPGA設計を以下の用途で提供しています。
・ パケットヘッダー解析（イーサネット、ICMP、IPv4、IPv6、MPLSなど）、
・ パケットフィルタリングと分類、フローキャッシュと接続追跡テーブル、高速パターンマッチング
・ ディープパイプラインでの高速パケット処理に関する他の多くのIPコア
◆REFLEX CES社について
2000年以来、REFLEX CES社は高密度FPGAと組み込みプロセッサをベースにした高速ボードと堅牢なシステムソリューションの設計と製造を行ってきました。最先端のFPGA技術に関する豊富な経験を持ち、常に市場とトレンドの最前線にいます。REFLEX CES社は80人以上の従業員を雇用し、フランス（パリ）に拠点を置いています。高度なスキルを持つエンジニアのR&Dチームは、ハードウェア、ファームウェア、ソフトウェア、メカニクス、CAD、シグナルの完全性に関する専門知識により、中堅から高度に複雑なボードとシステムの設計に注力しています。「France Relance（フランス再興）」計画を通じてフランス政府によってサポートされています。
【ポジティブワン株式会社について】
社名 ポジティブワン株式会社（POSITIVE ONE CORPORATION）
所在地 〒150-0043 東京都渋谷区道玄坂１－１２－１ 渋谷マークシティ・ウエスト22F
所在地 〒651-0087 兵庫県神戸市中央区御幸通8-1-6神戸国際会館 22F
ＵＲＬ https://www.positive-one.com
ポジティブワン株式会社は、「サービスモデル」のための「ものづくり（IoT端末側から）」の仕様設計から開発製造に至るまでのワンスポットソリューションを提供いたします。
今までの半導体関連を取り巻くエンベデッドのプレイヤは、自社開発をしたコア製品を販売することにフォーキャスをしているため、サービスモデルや仕様にあった製品を提案することは難しいかったです。ポジティブワンは、海外の有力な最先端技術会社と提携し、多様化する仕様に対応できる商社機能、自社のハードウエアからソフトウエアの開発製造、そして、テストから認証サービスのための第三者試験機関との提携と支援サービスにより、多様にあったサービスに対応できます。企画段階での仕様作成、技術的な問題定義や解決、最先端技術の導入に選ばれます。それは、IoT端末以外、自動車、医療、産業機器などの安全性や信頼性を求められる分野での経験や実績を積んでいます。
