2022年1月20日、ポジティブワン株式会社（本社：東京都渋谷区、フランス・パリに本社があるREFLEX CES社正規代理店）は、インテル製FPGA・Achilles Arria10搭載PCIExpressカードの販売を開始いたします。

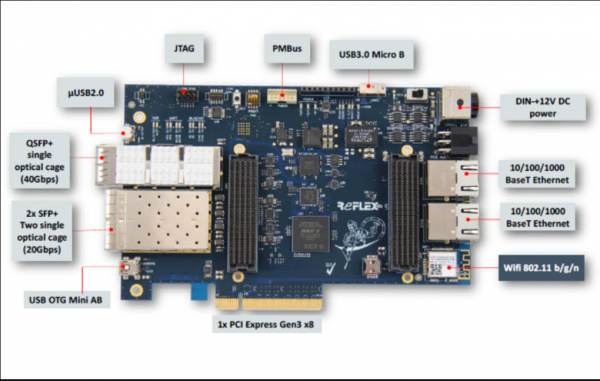

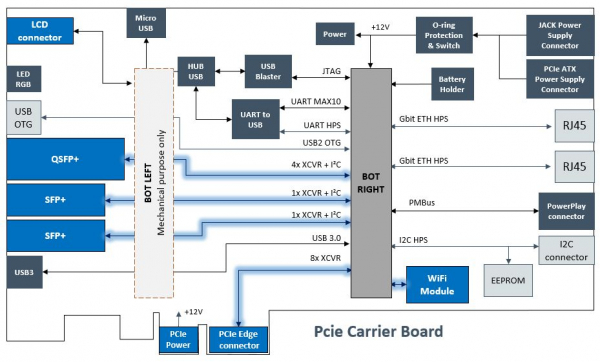

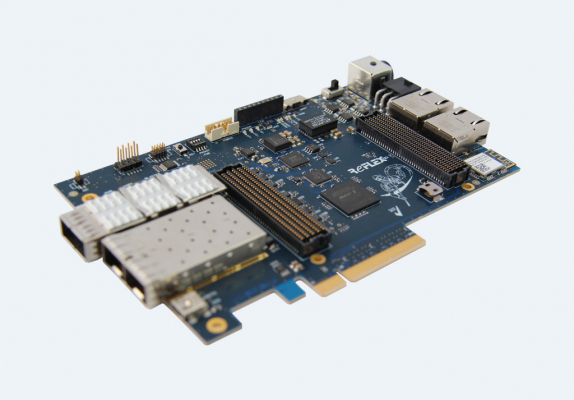

◆インテル製FPGA搭載Achilles Arria10搭載PCIExpressカード概要
・ PCIeスロットに接続された評価モードまたはAC電源を備えたデスクトップ
・ PCIe Gen3x8カードエッジコネクタ*1xQSFP+クアッドオプティカルケージ（リンクあたり4XCV @10.3125 Gbps）
・ 2x SFP +シングル光ケージ（リンクあたり2 XCVR @ 10.3125 Gbps）
・ ホストコントローラーへのSPIおよびSDIOインターフェイスを備えた1xWiFi 802.11 b/g/ nIoTモジュール
・ 1x 10ピンLCDコネクタ*サイズ：PCIe標準の高さ、半分の長さ-111.15 mm x 167.65 mm
・ PCIeスロットに接続された評価モードまたはAC電源を備えたデスクトップ
・ PCIe Gen3x8カードエッジコネクタ*1xQSFP+クアッドオプティカルケージ（リンクあたり4XCV @10.3125 Gbps）
・ 2x SFP +シングル光ケージ（リンクあたり2 XCVR @ 10.3125 Gbps）
・ ホストコントローラーへのSPIおよびSDIOインターフェイスを備えた1xWiFi 802.11 b/g/ nIoTモジュール
・ 1x 10ピンLCDコネクタ*サイズ：PCIe標準の高さ、半分の長さ-111.15 mm x 167.65 mm

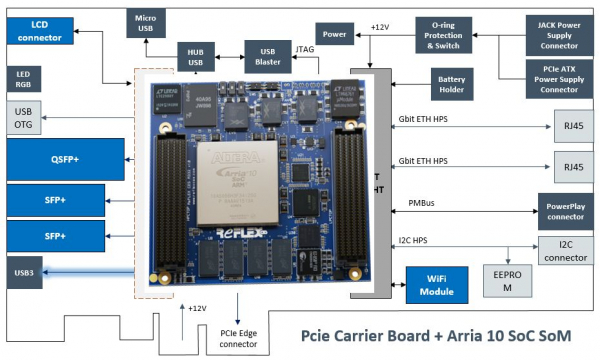

《インテル製FPGA搭載Achilles Arria10 SOM》
◆Achilles Arria10システムオンモジュールの概要
・ インテルArria10（SX 270または660 KLE）
・ PCIe GEN3 x8
・ 228 SE入出力合計 （113 LVDS）
・ 24のトランシーバまで10Gbps
・ 2x DDR4 バンク最大 2400MT/s
・ eMMC 32GBもしくは8GB
・ 86mm x 95mm
◆ハイエンドな通信機能
・ HPS 上の 2 ギガビット イーサネット RGMII
・ サイプレスFX3スーパースピードコントローラを使用したUSB 3.0
・ HPS に接続された USB 2.0 ホスト/デバイス OTG サポート
・ HPS、EEPROM、センサー温度に接続されたI2Cリンクサポート
・ UART はシステム コントローラと HPS に接続
◆Achilles Arria10システムオンモジュールの概要
・ インテルArria10（SX 270または660 KLE）
・ PCIe GEN3 x8
・ 228 SE入出力合計 （113 LVDS）
・ 24のトランシーバまで10Gbps
・ 2x DDR4 バンク最大 2400MT/s
・ eMMC 32GBもしくは8GB
・ 86mm x 95mm
◆ハイエンドな通信機能
・ HPS 上の 2 ギガビット イーサネット RGMII
・ サイプレスFX3スーパースピードコントローラを使用したUSB 3.0
・ HPS に接続された USB 2.0 ホスト/デバイス OTG サポート
・ HPS、EEPROM、センサー温度に接続されたI2Cリンクサポート
・ UART はシステム コントローラと HPS に接続
◆豊富なFMCコネクタ対応
左上ハイパイントカウント（HPC）
・ 80 LVDS ペア（1.25Gbps）または 160 シングルエンド LVCMOS1.8V
・ 10 シリアルトランシーバーチャネル（RX および TX）@7Gbps
・ パワーサプリーズ出力: +12/+3.3V/1.8V/ +VADJ = +1.8V
右上低ピン数（LPC）
・ 33 LVDS ペア（1.25Gbps）または68シングルエンドLVCMOS1.8V
・ 10シリアルトランシーバーチャンネル（RXおよびTX）@7Gbps
・ パワーサプリーズ出力:+12/+3.3V/1.8V/ +VADJ = +1.8V
左下ハイパイントカウント（HPC）
・ 80 LVDS ペア（1.25Gbps）または 160 シングルエンド LVCMOS 1.8V
・ 10 シリアルトランシーバチャネル（RXおよびTX）@7Gbps
下右下低ピン数（LPC）
・ 33 LVDS ペア（1.25Gbps）または68シングルエンドLVCMOS 1.8V
・ パワーサプリ+12
・ ハードプロセッシングARMペリフェラルI/O（GbE、USB2.0、I⊃2;C、UART）FPGA
・ 周辺機器I/O（GPIF II= USB3.0）
・ 4 シリアル トランシーバ チャネル（RX およびTX）@10Gbps 10 シリアル トランシーバ チャネル（RX および TX）@7Gbps
◆FGPA構成
・ オンボード JTAG 構成回路により、USB 経由の構成を有効にする
・ 512Mb クアッド SPI フラッシュリモート アップグレードおよびフェールセーフ構成
左上ハイパイントカウント（HPC）
・ 80 LVDS ペア（1.25Gbps）または 160 シングルエンド LVCMOS1.8V
・ 10 シリアルトランシーバーチャネル（RX および TX）@7Gbps
・ パワーサプリーズ出力: +12/+3.3V/1.8V/ +VADJ = +1.8V
右上低ピン数（LPC）
・ 33 LVDS ペア（1.25Gbps）または68シングルエンドLVCMOS1.8V
・ 10シリアルトランシーバーチャンネル（RXおよびTX）@7Gbps
・ パワーサプリーズ出力:+12/+3.3V/1.8V/ +VADJ = +1.8V
左下ハイパイントカウント（HPC）
・ 80 LVDS ペア（1.25Gbps）または 160 シングルエンド LVCMOS 1.8V
・ 10 シリアルトランシーバチャネル（RXおよびTX）@7Gbps
下右下低ピン数（LPC）
・ 33 LVDS ペア（1.25Gbps）または68シングルエンドLVCMOS 1.8V
・ パワーサプリ+12
・ ハードプロセッシングARMペリフェラルI/O（GbE、USB2.0、I⊃2;C、UART）FPGA
・ 周辺機器I/O（GPIF II= USB3.0）
・ 4 シリアル トランシーバ チャネル（RX およびTX）@10Gbps 10 シリアル トランシーバ チャネル（RX および TX）@7Gbps
◆FGPA構成
・ オンボード JTAG 構成回路により、USB 経由の構成を有効にする
・ 512Mb クアッド SPI フラッシュリモート アップグレードおよびフェールセーフ構成
◆対象市場:
自動車、ビデオ放送、マシン、インテリジェントビジョン、産業、軍事、テスト&計測、医療
ライフサイエンス機器、組み込み産業、印刷機、レーダーシステム
