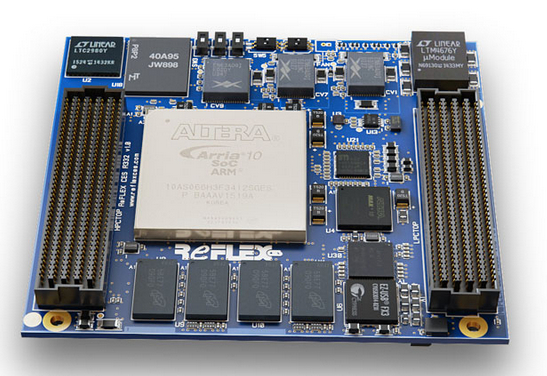

2022年1月18日、ポジティブワン株式会社（本社：東京都渋谷区、フランス・パリに本社があるREFLEX CES社正規代理店）は、インテル製FPGA搭載Achilles Arria10システムオンモジュールの販売を開始いたします。
Arria10 SoC SOM は、インテル製 Arria10 SoC FPGA に基づいており、FPGA、メモリ、またはコネクタのニーズに応じて 3 つの異なるバージョンで利用できます。ARMデュアルコアCortex-A9 MPCoreと高度な低消費電力FPGAロジック要素の最大660KLを備えたArria10 SoCは、CPUの柔軟性とプログラミングの容易さと、FPGAの設定と並列処理能力を兼ね備えています。
Arria10 SoC SOM は、インテル製 Arria10 SoC FPGA に基づいており、FPGA、メモリ、またはコネクタのニーズに応じて 3 つの異なるバージョンで利用できます。ARMデュアルコアCortex-A9 MPCoreと高度な低消費電力FPGAロジック要素の最大660KLを備えたArria10 SoCは、CPUの柔軟性とプログラミングの容易さと、FPGAの設定と並列処理能力を兼ね備えています。
インテル製Arria 10 SoCファミリは、デュアルコアARM Cortex-A9 MPCore、強化された浮動小数点可変精密デジタル信号処理（DSP）ブロック、高速トランシーバおよびオンチップメモリを統合しています。ニーズに応じて、REFLEX CES製Arria10 SoC SoMは、多数の様々なインターフェイスを提供しています。

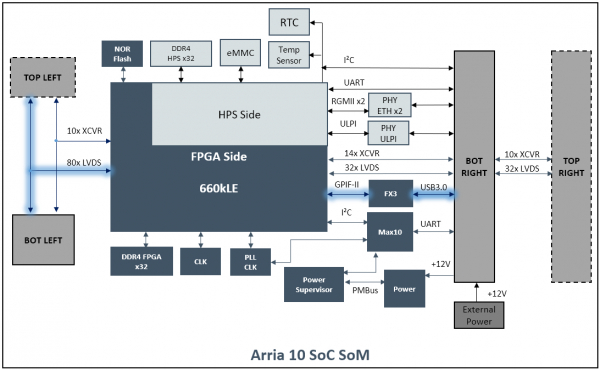

Arria10 SoC SoM は、DDR4 メモリ、I2C および USB リンクのいくつかのバンク、FMC コネクタ（LVDS/シングル エンド IO が多数あり）、JTAG 接続、CPU、周辺機器、スイッチ、イーサネット インターフェイスなどの主要なインターフェイスを提供します。また、お客様のアプリケーションキャリアボードを開発するための適切な設計ルールをボードに提供します（お客様の仕様に基づいて開発することもできます）。オンラインのテクニカルサポート、回路図、およびいくつかのコンプライアンスを要求に応じて提供します。
Arria 10 SoC FPGAは、従来世代よりも2倍の密度で基板スペースを節約する半導体です。これは、低エネルギーと低消費電力につながります。したがって、システムオンモジュールは、生産性のために設計されているため、組み込みおよび産業市場に最適です。
小型で強力なFPGAにより、組み込みおよび産業市場に最適です。システムオンチップ（SoC）（FPGA内部の集積回路、ほとんどの場合、CPUプロセッサ（中央処理ユニット））のおかげで、FPGAはボード上のより良い制御を持っています。対象市場は、自動車、ビデオ放送、マシン、インテリジェントビジョン、産業、軍事、テスト&計測、医療と同様に広い範囲です。また、REFLEX CES Arria10 SoC SOMのどれかと互換性のあるオプションの追加製品としてPCIeキャリアボードを提供するか、カスタムキャリアボードの設計を提案することができます。
Arria10 SoC SoM は、DDR4 メモリ、I2C および USB リンクのいくつかのバンク、FMC コネクタ（LVDS/シングル エンド IO が多数あり）、JTAG 接続、CPU、周辺機器、スイッチ、イーサネット インターフェイスなどの主要なインターフェイスを提供します。また、お客様のアプリケーションキャリアボードを開発するための適切な設計ルールをボードに提供します（お客様の仕様に基づいて開発することもできます）。オンラインのテクニカルサポート、回路図、およびいくつかのコンプライアンスを要求に応じて提供します。
Arria 10 SoC FPGAは、従来世代よりも2倍の密度で基板スペースを節約する半導体です。これは、低エネルギーと低消費電力につながります。したがって、システムオンモジュールは、生産性のために設計されているため、組み込みおよび産業市場に最適です。
小型で強力なFPGAにより、組み込みおよび産業市場に最適です。システムオンチップ（SoC）（FPGA内部の集積回路、ほとんどの場合、CPUプロセッサ（中央処理ユニット））のおかげで、FPGAはボード上のより良い制御を持っています。対象市場は、自動車、ビデオ放送、マシン、インテリジェントビジョン、産業、軍事、テスト&計測、医療と同様に広い範囲です。また、REFLEX CES Arria10 SoC SOMのどれかと互換性のあるオプションの追加製品としてPCIeキャリアボードを提供するか、カスタムキャリアボードの設計を提案することができます。
◆Achilles Arria10システムオンモジュールの概要
・ インテルArria10（SX 270または660 KLE）
・ PCIe GEN3 x8
・ 228 SE入出力合計 （113 LVDS）
・ 24のトランシーバまで10Gbps
・ 2x DDR4 バンク最大 2400MT/s
・ eMMC 32GBもしくは8GB
・ 86mm x 95mm

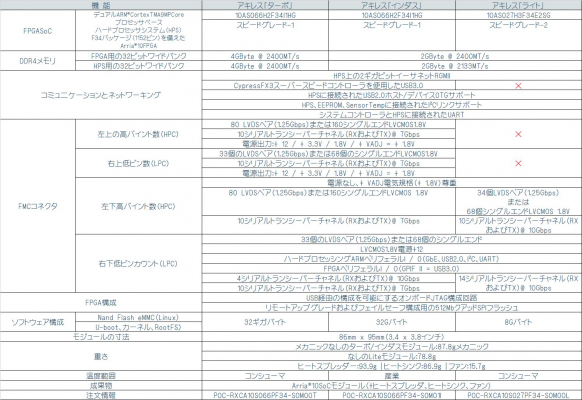

◆Achilles Arria10システムオンモジュールの３つのシリーズ
・ インテルArria10（SX 270または660 KLE）
・ PCIe GEN3 x8
・ 228 SE入出力合計 （113 LVDS）
・ 24のトランシーバまで10Gbps
・ 2x DDR4 バンク最大 2400MT/s
・ eMMC 32GBもしくは8GB
・ 86mm x 95mm
◆Achilles Arria10システムオンモジュールの３つのシリーズ
・ インテルArria10（SX 270または660 KLE）
・ PCIe GEN3 x8
・ 228 SE入出力合計 （113 LVDS）
・ 24のトランシーバまで10Gbps
・ 2x DDR4 バンク最大 2400MT/s
・ eMMC 32GBもしくは8GB
・ 86mm x 95mm
◆ハイエンドな通信機能
・ HPS 上の 2 ギガビット イーサネット RGMII
・ サイプレスFX3スーパースピードコントローラを使用したUSB 3.0
・ HPS に接続された USB 2.0 ホスト/デバイス OTG サポート
・ HPS、EEPROM、センサー温度に接続されたI2Cリンクサポート
・ UART はシステム コントローラと HPS に接続
◆豊富なFMCコネクタ対応
左上ハイパイントカウント（HPC）
・ 80 LVDS ペア（1.25Gbps）または 160 シングルエンド LVCMOS1.8V
・ 10 シリアルトランシーバーチャネル（RX および TX）@7Gbps
・ パワーサプリーズ出力: +12/+3.3V/1.8V/ +VADJ = +1.8V
右上低ピン数（LPC）
・ 33 LVDS ペア（1.25Gbps）または68シングルエンドLVCMOS1.8V
・ 10シリアルトランシーバーチャンネル（RXおよびTX）@7Gbps
・ パワーサプリーズ出力:+12/+3.3V/1.8V/ +VADJ = +1.8V
左下ハイパイントカウント（HPC）
・ 80 LVDS ペア（1.25Gbps）または 160 シングルエンド LVCMOS 1.8V
・ 10 シリアルトランシーバチャネル（RXおよびTX）@7Gbps
下右下低ピン数（LPC）
・ 33 LVDS ペア（1.25Gbps）または68シングルエンドLVCMOS 1.8V
・ パワーサプリ+12
・ ハードプロセッシングARMペリフェラルI/O（GbE、USB2.0、I⊃2;C、UART）FPGA
・ 周辺機器I/O（GPIF II= USB3.0）
・ 4 シリアル トランシーバ チャネル（RX およびTX）@10Gbps 10 シリアル トランシーバ チャネル（RX および TX）@7Gbps
◆FGPA構成
・ オンボード JTAG 構成回路により、USB 経由の構成を有効にする
・ 512Mb クアッド SPI フラッシュリモート アップグレードおよびフェールセーフ構成
◆対象市場:
ライフサイエンス機器、組み込み産業、印刷機、レーダーシステム
