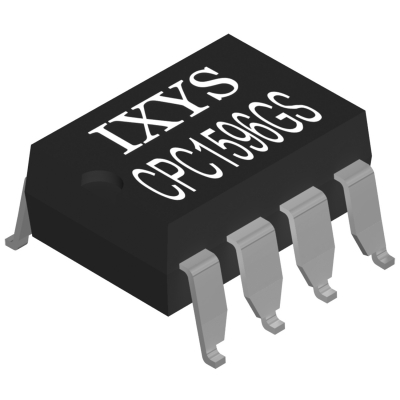

回路保護分野におけるグローバルリーダー、リテルヒューズ・インク （本社：米国イリノイ州シカゴ市、NASDAQ：LFUS） の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、外部電源を必要とせず、数十マイクロ秒オーダーの高速負荷ターンオンを実現する、業界初の高電圧光絶縁型MOSFETゲートドライバ「CPC1596」を本年9月中旬に発売します。こちら（https://bcove.video/3gWixvl）より製品動画をご覧いただけます。
標準的な太陽光発電（PV）ゲートドライバは、補助電源が不要なため、ソリッドステートリレー（SSR）の設計を簡素化することができます。しかし、出力電流がマイクロアンペアレンジであるため、外付けMOSFETのゲート電荷が大きくなるほど動作は遅くなり、要求の厳しい高速ターンオンのアプリケーション要件を満たすことが難しくなります。
「CPC1596」は、高速ターンオンスイッチ（通常40マイクロ秒）を実現しているため、設計者は外付けMOSFETを用いて、カスタムの高出力光絶縁型のDC専用またはAC/DCのSSRを構築することができます。製品独自の負荷バイアスオンボード回路を利用するだけで、簡単にスイッチング速度を上げることができるほか、負荷バイアスを使用すると、オプトゲートドライバの補助電源が不要になります。内蔵のレギュレーター回路により、負荷電源（最大570V）から取り出した電圧を調整して内部用の12.2Vに低減します。また、外付けのストレージコンデンサーを追加することで、MOSFETを適切に駆動するための定電圧制御が可能になります。
同製品は、当社の国内販売代理店を通じて販売します。
■特長
●負荷バイアスを使用することで、外付けMOSFETの起動速度が向上
●オプトゲートドライバの補助電源が不要に
●AC、DCともに光絶縁型SSRアプリケーションに対応
●より高出力のMOSFETを使用可能
●論理ポートからの制御が可能
■製品紹介ビデオ：https://bcove.video/3gWixvl
■用途
産業用制御機器、自動試験装置（ATE）、HVAC制御装置、医療機器、IoT（モノのインターネット）
■仕様
阻止電圧（V）：600
最小ゲート電圧（VGB）（V）：14.4
最大ゲート電圧（VGB）（V）：16
最小ゲート駆動電流（IG_SourceL）（mA）：2
最大ゲート駆動電流（ItG_sink）（mA）：13
ターンオン時間（tON）（マイクロ秒）：80
ターンオフ時間（tOFF）（マイクロ秒）：600
絶縁電圧（VIsO）（Vrms）：3,750
パッケージ：8-pin DIP、8-pin SMT
※詳細については、MOSFETゲートドライバ「CPC1596」製品ページ（https://www.ixysic.com/Products/MOSFET.htm）（※英語）をご覧ください。
