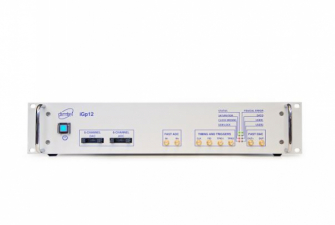

iGp12は、レプトンストレージリングでのバンチごとのフィードバックと診断用に設計されています。機能的には、iGp12は、リング内のすべてのバンチを個別に処理するように構成されたベースバンドバンチバイバンチ処理チャネルを実装します。各バンチの信号は、32タップのFIRフィルターを通過してから、1ターンの遅延に送信され、そこから高速DACに送信されます。
主な信号処理チェーンは、高速12ビットADC、FPGA、および高速DACで構成され、RFクロックによって駆動されます。 FPGAは、リアルタイム制御計算の実行に加えて、高速データ集録メモリ（SRAM）、低速アナログおよびデジタルI / O、温度と電源など、多数のオンボードデバイスとインターフェイスします。電圧モニター。次に、FPGAは内部USB接続を使用して、同じシャーシに収容された組み込みIOCコンピューターと通信します。 IOCはLinuxオペレーティングシステムを実行し、イーサネットを介して制御システム全体に接続されています。
システム制御と診断はEPICSを介して実行されます。すべての制御および診断機能には、付属のEDMパネルからアクセスできます。取得した診断データは、オフライン分析のために外部ツールにエクスポートできます。
◆iGp12 仕様
・全般
パラメーター: 定義
サンプリングレート: 100~510 MHz
FIRタップ: 32
サポートされるハーモニック番号: 12-5120
フィデューシャルシグナル: フォーリング エッジ トリガ、調整可能なしきい値（NIM/TTL/ECL/LVDS/LVPECL）
最小受託パルス幅: 1 RF 期間（TRF ）
外部トリガ入力: 2 入力、調整可能なしきい値 （NIM/TTL/ECL/LVDS/LVPECL）
最小トリガパルス幅: 2×TRF
データ収集メモリ: 12 Mサンプル
低速アナログ入力: 8 チャンネル @ 12 ビット
アナログ出力が遅い: 8 チャンネル @ 14 ビット
デジタルI/O: 32の双方向信号、LVTTL
・高速 ADC および DAC
パラメーター 定義
ADC入力: 2 （差動）
ADC入力感度: 780 mV ピークからピーク（+1.8 dBm）
ADCの解決: 12ビット
ADC入力帯域幅: 1.3 GHz
DAC出力: 2 （差動）
DAC出力スイング: 800 mV ピークからピーク（+2 dBm）
DACの解像度: 12-14 ビット
DAC 10/90 上昇/降り時間: 350 ps以下
・FIRフィルタ制御
パラメーター: 定義
係数: Q15形式で 16 ビット幅
係数セット: 2
係数セットの選択: ユーザー制御可能
シフトゲイン: 0-7 （1-128 実際の利益）
ダウンサンプリング 1-32
・コントロール パラメータ
パラメーター 定義
1ターン遅延 ステップあたりの TRF、最大 1 回転
ADCクロック タイミング 10 psステップで 0-TRF
DACクロック タイミング 10 psステップで 0-TRF
アナログ出力 8チャンネル
高速DACオフセットトリム 1チャンネル
受託者およびトリガーのしきい値 3チャンネル
デジタル出力 32の汎用入力/出力
・データ取得コントロール
パラメーター 定義
メモリ選択の記録 内部ブロックRAMまたは外部SRAM
測定トリガ 内部（ソフトウェア）または外部（ハードウェア）
外部トリガーアーミング 単一または各ビームデータの読み出し後
記録された成長の長さ 3つのサンプルの単位で調節可能、完全な記憶長さまで
録音前の保留 3サンプル単位で、0~232-1
ダウンサンプリングの記録 1から32まで
・監視と診断
パラメーター 定義
クロックの状態 RFクロックが欠落しています, DCM ロック
フィードバック チャネルのステータス FIR飽和
取得状態マシンの状態 トリガー・アーミング・ビット
電圧 FPGAコア電源、3.3 V、5 V、12 Vバルク
温度 FPGA、アンビエント、2つのECLデバイス、IOC CPU
ファンの速度 シャーシと IOC CPU
アナログ入力 8 つの低速ADCチャネル
デジタル入力 32の汎用入力/出力
・ドライブ信号発生器
パラメーター 定義
出力波形 新しい、正方形、または DC
振幅 0 からDACフルスケール
バンチの選択可能性 バンチバイバンチドライブ有効マスク。束のサブセットを駆動可能
周波数範囲、束ごとのモード 0-FRF/2
周波数スイープ スイープスパンと期間によって設定
入力電力要件
パラメーター 定義
・入力電圧 115/230 VAC
入力電流 2/1 A
周波数 60/50 Hz
電圧選択 スイッチ
低電圧範囲 104-126 V
高電圧範囲 207-253 V
