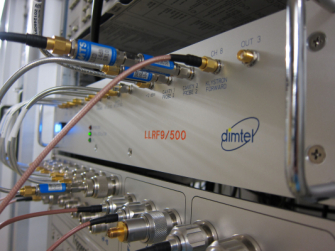

LLRF9は、レプトンストレージリングおよびブースター用に設計された9チャネルの低レベルRFコントローラです。 LLRF9は、1つまたは2つの高電力源（クライストロン、IOT、ソリッドステートアンプ）と1つまたは2つのRFキャビティを備えた複数のRFステーション構成をサポートします。コントローラは、キャビティプローブ信号のベクトル加算を実行し、低遅延の比例ループと積分ループを使用して、ベクトル和の振幅と位相を安定させます。フィードバックループは、定常状態での摂動の良好な除去だけでなく、高速過渡応答を実現するように最適化されています。ステーションの電圧と位相の設定値は、512ポイントの任意のプロファイルを使用してランプまたは変調できます。プロファイルランピングは、ソフトウェアで、または外部の光絶縁トリガー入力によってトリガーできます。ステップあたりの調整可能な時間により、70μsから18.7秒までの過渡プロファイルを実現できます。
LLRF9には、過剰な入力振幅に作用する高速入力インターロックが組み込まれています。 9つのインターロックソースがハードウェアでオプトアイソレートされた外部インターロック入力と組み合わされています。結果として生じる信号は、クライストロンドライブをオフにするために使用され、インターロックデイジーチェーン接続のハードウェア出力としても利用できます。すべてのインターロックソースには、EPICSの自動イベントシーケンスにより、±17.4nsの不確実性でタイムスタンプが付けられます。
システムは、キャビティごとに複数のメカニカルチューナーモータをサポートし、RS-485またはイーサネットを介してモーターコントローラに接続します。キャビティチューニングでは、プローブ信号と順方向信号の位相比較を使用して、適切なチューナー位置を決定します。複数のプローブとチューナーを備えたキャビティ（5セルPETRAキャビティなど）の場合、LLRF9は追加のフィールドバランシングループを提供します。このループは、差動チューナーの動きを使用して、最適な効率を得るためにキャビティセルのバランスを取ります。
9つのRF入力チャネルのそれぞれは次のように計測されます。信号はベースバンドにダウンコンバートされ、4.4Hzの帯域幅にフィルタリングされます。結果の振幅と位相の値は10Hzのレートでポーリングされ、適切な物理単位に変換されます。これらの値はEDMコントロールパネルに表示され、標準のEPICSツールを使用してログに記録またはストリップチャート化できます。
さらに、LLRF9には、時間および周波数領域での広範な波形取得診断が含まれています。時間領域データ取得は、ソフトウェアまたはハードウェアトリガーで入力チャネルごとに16kサンプルをキャプチャし可能です。プレトリガー部分とポストトリガー部分の長さは自由に調整可能です。ソフトウェアトリガーが選択されると、システムは1秒あたり10回の取得を実行します。ハードウェアトリガーソースは、インターロック（事後診断用）、外部トリガー、およびセットポイントランプ開始信号から選択できます。
周波数領域診断には、統合されたスペクトルおよびネットワークアナライザユニットが含まれます。ネットワークアナライザモードでは、掃引正弦波励起信号がステーションセットポイントに追加され、システムの応答が同じ周波数で検出されます。内部マルチプレクサにより、フィードバックループ内の複数のポイントへの伝達関数の特性評価が可能になります。このツールは、フィードバックループの設定に不可欠です。励起振幅がゼロになると、このモジュールはスペクトラムアナライザモードに移行し、定常状態のスペクトルを観察できるようになります。
【デムテル（Dimtel, Inc.）社について】
デムテル（Dimtel, Inc.）社は、2006年に設立されたアメリカ合衆国サンノゼに本社がある粒子線加速器用のアナログおよびデジタル信号処理ソリューションの専業メーカーです。世界の最先端の粒子線加速器に関する研究開発機関や企業で採用されています。デムテル社製品は過去、国内でも採用実績があり、稼働しております。
