SMART oemは、電気、産業、航空宇宙分野の機器にイーサネット産業用ネットワークを簡単に統合できるように設計されたプラグ可能なモジュールです。このモジュールを使用すると、IED、リレー、マージングユニットなどの最終機器に強力なネットワーク機能を実装できます。ネットワークフレーム処理は、特定のSoC-e IPコアを使用してハードウェアで実行できます。

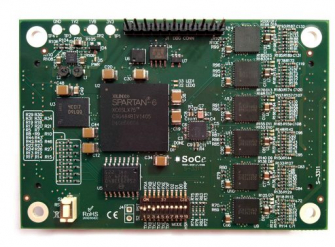

◆ SMART oem
SoC-e社は、IEEE1588v2、HSR、PRPおよびSMARToemに直接実装可能なカスタムイーサネット処理またはPTPのソリューションを提供します。お客様は、これらの構成がプリロードされたSMARToemをリクエストするか、これらのモジュールを使用して独自の設計を実装できます。
◆SMARToemモジュールの主な機能
・ 工業用グレードのコンポーネント
・ スケーラブルなインダストリアルグレードのザイリンクス製FPGA：Spartan-6ファミリは、大量のアプリケーションに対して最小の総コストで最先端のシステム統合機能を提供します。サポートされるデバイス：XC6SLX45、XC6SLX75、XC6SLX100およびXC6SLX150
・ 6xイーサネットコンボフィタ：それぞれ、10 / 100Base-T（銅）または100Base-FX（ファイバー）で動作するように個別に構成できます。お客様の必要に応じて、PHYの数を減らすことが可能
・ Configuration-over-Ethernet（CoE）のサポート：イーサネットを使用して、すべての内部レジスタにアクセス・リモートフラッシュも可能
・ ダイナミックビットストリームコンフィギュレーション（DBC）サポート：FPGAの機能をリモートで変更可（マルチブート）
・ 512 Mb LPDDR：ソフトウェアアプリケーション、プロトコルスタック、または大きなバッファーを格納する高速
・ SDRAMメモリ。内部ソフトCPUを含めたい場合にのみ必要です。SoC-eのIPはいずれも外部RAMメモリ不必要
・ 128 Mb Quad SPIフラッシュ：ファームウェアおよびビットストリームストレージ用のメモリ
・ 独自のMACを統合したEEPROM：各モジュールで独自のMACを使用して、製品の市場投入までの時間を短縮
・ 温度センサー：各モジュールには、PCBに取り付けられたI2C温度センサーが付属
・ 4x Ledsインジケータ：1つの電源投入LED、1つのFPGA完了LED、2つの汎用LED。また、各PHYの2x LED（リンクステータスとアクティビティ）
・ 汎用GPIO：キャリアですぐに使用できる最大20のGPIO
・ デバッグコネクタ：スタンドアロンの電源供給、JTAG、I2C、SPIを受け入れるモジュールにアクセスできるコネクタ
・ 高信頼性の基板対基板コネクタ：2つの基板対基板コネクタがSMARToemモジュールをカスタマーキャリアに接続
・ リファレンスキャリアデザイン（SMARTcarrierボード）
・ 市場で入手可能な他のモジュールと互換性のあるピン配列
・ SoC-eのIPユーザー向けに、回路図、PCBレイアウト、およびガーバーへの完全なアクセスを提供
