2020年5月29日、イリソ電子工業（本社：神奈川県横浜市、代表取締役：由木幾夫）は、共振吸収機能を兼ね備えた内部接続用基板対基板コネクタ「10120シリーズ」に加え、低背タイプの「10127シリーズ」を追加し基板間8mm～30mmまでラインナップを発表しました。

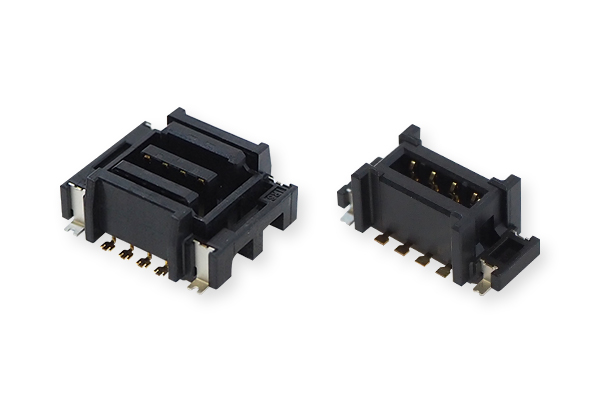

「10127シリーズ」コネクタは、自動車の電動化に伴いEV/PHV/HV等の電動車に必要な、駆動用パワートレインアプリケーション向けに開発された内部接続用の基板対基板コネクタです（2.0mmピッチ、Z方向可動）。厳しい振動環境での使用を想定した、独自のフローティングテクノロジー「Z-Move（ジィームーブ）」を採用いたしました。接点が固定されたままZ軸が可動し耐振動性、耐衝撃性に優れたコネクタです。
主な特徴
特徴１：低背/小型化
既存の10120シリーズの最小基板嵌合高さ11mmより低背な基板嵌合高さ8mmを追加し機器の小型化に貢献。独自の「Z-Move」テクノロジーは、コンタクトがZ方向の共振に追従するため、基板共振を吸収し高い接触信頼性を発揮。これにより微摺動摩耗による接触信頼性の低下を防ぎます。また、これまでの評価実績を反映し、独自の振動シミュレーションを行うサービスを実施しております。お客様の設計初期段階からご協力させていただく事で、より効果的な使用のご提案が可能となります。
特徴２：高温対応
車載機器でのエンジン回りや、デバイスの高機能化による発熱量の上昇で、コネクタ製品にも高い耐熱性が求められています。材料／設計技術を駆使して実現した高耐熱製品は、過酷な高温環境下でも安心してお使いいただける製品です。
特徴３：ロボット組立適合コネクタ
組立品質、生産タクトの安定化、そして労働賃金の抑制にも貢献するロボット組立ですが、異物付着や実装・嵌合ズレ、不完全嵌合などの工程不良が発生してしまう事があります。そこでイリソ電子工業は、これまで培ったテクノロジーをベースに、ロボット組立に適したコネクタ「ロボット組立適合コネクタ」のコンセプトを立上げました。
基板位置ズレを吸収する「フローティング」機能、異物付着を除去する「2点接点」の機能を有する製品について「ロボット組立適合コネクタ」としてご提案致します。
製品仕様
ピッチ：2.0mm
フローティング量：X:±0.5 Y:±0.5（10127シリーズ）、X:±0.65 Y:±0.65（10120シリーズ）
極数 ＊ ：8Pin（10127シリーズ）、6～30Pin（10120シリーズ）
嵌合形状：Stacking
嵌合高さ ＊ ：8mm（10127シリーズ）、11～30mm（10120シリーズ）
使用温度範囲：-40～+125℃
定格電流：1.0A
定格電圧：125V（AC,DC）
接触抵抗：50mΩ
耐電圧：500V
挿抜回数：10回
＊ 極数・嵌合高さについては順次ラインナップ展開予定
本コネクタは、車載用インバータ、コンバータ、電池監視システム（BMS）等のパワートレイン/電動パワーステアリング、コンプレッサー等のモータ/ロボットコントローラ、ファクトリーオートメーション機器、電力メーター等のスマートグリット機器といった用途に適しています。
詳しい情報は、イリソ電子工業ウェブサイトをご覧下さい。
10127シリーズ
https://www.iriso.co.jp/jp/series/view/10127B/
https://www.iriso.co.jp/jp/series/view/10127S/
10120シリーズ
https://www.iriso.co.jp/jp/series/view/10120B/
https://www.iriso.co.jp/jp/series/view/10120S/
イリソ電子工業について
イリソ電子工業は、インフォテインメント、ADAS並びにパワートレインなど車載市場のコネクタ開発におけるリーディングカンパニーです。近年は、製品開発の裾野を広げ、車載市場で培ったノウハウを、通信関連機器、コンシューマー関連機器、インダストリアル関連機器など、全ての電子機器に幅広く展開し、総合コネクタメーカーとして、使いやすく作業しやすい製品開発にも注力しています。
本プレスリリースについてのお問い合せ先
イリソ電子工業株式会社 営業企画部 横山、湯川
〒222-0033 神奈川県横浜市港北区新横浜2-13-8
TEL：045-478-3111 FAX：045-478-3539
https://www.iriso.co.jp/jp/contact/product/
