日本モレックス、優れた嵌合ガイド機能を備え最大5.0Aの電流に対応する0.35mmピッチSlimStack基板対基板用コネクター「フルアーマータイプ」を発表

2020年4月15日 - 世界トップクラスのコネクターメーカーである米モレックス社の日本法人・日本モレックス合同会社（本社：神奈川県大和市、社長：李 在薰）は、金属製カバーによる嵌合ガイドを備えた0.35mmピッチSlimStack基板対基板用コネクター「フルアーマータイプ」を本日発表しました。

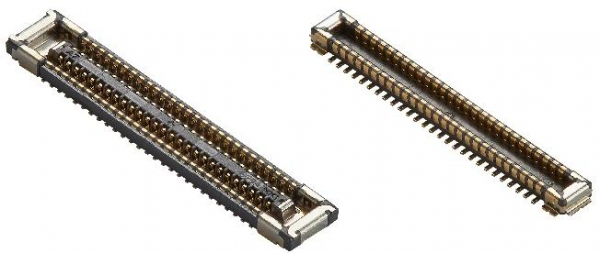

モレックスの0.35mmピッチSlimStackフルアーマータイプは、極数54極、嵌合高さ0.80mm、嵌合幅2.20mmと超低背・小型の省スペース設計で、最大5.0Aの電流に対応する基板対基板用コネクターです。本製品は「レセプタクル（207471）」と「プラグ（207472）」で構成され、アーマーネイルと呼ぶ金属製カバーを装備しています。

このアーマーネイルは頑丈な嵌合ガイドとしての役割に加えて、電源供給用の接続端子としての機能も有しています。電源供給用の接点部は、柔軟なアームスプリングおよび2箇所の接点が設けられているため、ねじりに強くより高い接触信頼性を維持します。さらに基板実装時にはフィッテイングネール（基板実装面）としての役割も果たすことで、強固な基板保持力を実現します。

SlimStack基板対基板用コネクター「フルアーマータイプ」の主な特徴

・　頑丈な嵌合ガイドとして、幅の広いアライメント（位置合わせ）によって容易で確実な嵌合を実現

・　電源供給用の接続端子として、2個所の接点をもつデユアルコンタクト設計での高い接触信頼性を提供し、最大5.0Aの電流に対応

・　アーマーネイルがフィッテイングネールとして機能することで、強固な実装保持力を確保

本コネクターは、スマートフォン、タブレット、パソコン、ウェアラブルデバイス、ポータブルオーディオ、ポータブルナビゲーション機器、IoTおよびスマートホームデバイス、AR/VRデバイス、5GおよびRFデバイスなどのコンシューマー向け機器、患者モニタリング、外科治療などの医療機器、無人機、航空機アビオニクスなどの用途に適しています。

詳しい情報は、弊社ウエブサイトhttp://www.japanese.molex.com/link/slimstack.htmlをご覧下さい。


モレックスについて
モレックスは、未来の変革とより豊かな生活を実現させるテクノロジーを可能にすることでつながる世界を支えていく。世界40カ国以上で事業を展開し、データ通信、医療、インダストリアル、自動車、家電などの様々な市場に広範な接続システム、サービスおよび電子ソリューションを提供している。
http://www.japanese.molex.com/
