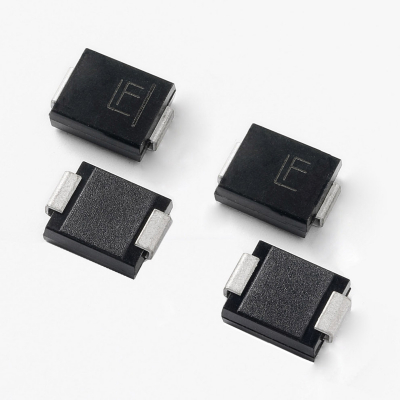

回路保護分野におけるグローバルリーダー、リテルヒューズ・インク （本社：米国イリノイ州シカゴ市、NASDAQ：LFUS） の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、小型のDO-214ABパッケージを採用した高サージTVSダイオード「8.0SMDJシリーズ」を、本年9月下旬に発売します。
「8.0SMDJシリーズ」は、雷などによる過渡電圧から精密な電子機器を保護します。
1個または2個直列接続で使用することで、DC12V、DC24V、DC48Vのアプリケーションの保護に最適です。
コンパクトなDO-214AB SMCパッケージで最大8000Wのピークパルス電力消費定格を備えているため、高サージかつ省スペースな回路保護設計が可能となり、これによりプリント基板設計の簡素化、信頼性の大幅な向上が期待できます。
同製品は、当社の国内販売代理店を通じて販売します。
■特長
・過渡電圧や雷サージからの高い保護性能に加え、クランプ力にも優れ、繊細な電子機器の信頼性向上にも貢献。
・高出力密度でコンパクトな薄型DO-214ABパッケージでの提供により、貴重な基板スペースの有効活用を図るとともに、PCBレイアウトやPCBAアセンブリの時間短縮と容易化を実現。
・交流・直流のいずれでも、MOV（金属酸化物バリスタ）から高信頼性、確実なクランプ力、高速応答性を備えたソリューションに置き換え可能。
■用途
データセンター、産業機械、家電、一般電子機器、AC・DC保護、PoE（パワーオーバーイーサネット）保護、屋外の低速ポートの保護
■仕様
特性：対応範囲
逆スタンドオフ電圧（VR） （Vso） ：12～110
ピークパルス電力消費定格（W） ：8000
ピークパルス電流（Ipp） 10x1000μs （A） ：45.2～402.1
最小ブレイクダウン電圧（VBR@IT） （V） ：13.3～122
最大ブレイクダウン電圧（VBR@IT） （V） ：14.7～135
最大逆リーク電流（Ir@ Vso） （μA） ：5～1600
オン電流（IT） （mA） ：1、10
最高使用ジャンクション温度 （度） ：150
ピークパルス電流（Ipp） 8x20μs （A） ：293.8～2613.7
※詳細については、「8.0SMDJシリーズ」（https://www.littelfuse.co.jp/products/tvs-diodes/surface-mount/8.0smdj.aspx）の製品ページをご覧ください。
