回路保護分野におけるグローバルリーダー、リテルヒューズ・インク （本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、リチウムイオンポリマー（LiP）や角型バッテリー向けの復帰型過熱保護デバイス「MHP-TACシリーズ」を本年9月下旬より発売します。

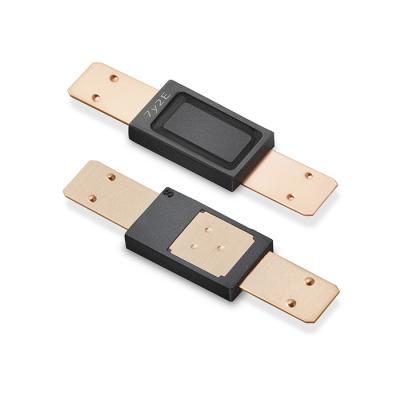

「MHP-TACシリーズ」は、PPTCをバイメタルプロテクターに並列接続した復帰型の過熱保護デバイスで、リチウムポリマーおよび角型バッテリーの高度な安全要件を満たし、過熱や過電流による損傷から保護します。4.75mm x 2.80mm x 0.80mmと小型で、民生用の電子機器に使用されているリチウムポリマー・角型バッテリー向けの保護デバイスで業界最小サイズです。
正常時、電流は接触抵抗が小さいバイメタルの接点を流れますが、異常時はセル温度の上昇に反応し、所定の温度でバイメタル接点が開放され接点抵抗を増大させます。この時電流はより接点抵抗の大きくなったバイメタルではなく相対的に低抵抗となったPPTCに流れます。PPTCに電流が流れる事で、PPTC自体の温度が上昇しヒーターとして働き、問題が解消されるまでバイメタルをラッチし続けます。
リチウムポリマーと角型バッテリーの保護アプリケーションは、小型で、セル容量とバッテリー放電率が大きいという特徴があるため、低い動作温度（90度未満）で高い保持電流定格（6A超）を持つ小型の回路保護デバイスが必要です。「MHP-TACシリーズ」は他のデバイスと比べて高い定格電圧と保持電流を兼ね備え、温度定格が選択でき、また、薄型・小型のためバッテリーパック設計の省スペース化が可能です。
同製品は、当社の国内販売代理店を通じて販売します。
■用途
ノートPC、ウルトラブック、タブレット、スマートフォン、電子タバコなどのバッテリー駆動機器に使用されるリチウムポリマーや角型バッテリーセル
■特長
●電圧と定格電流が高く、抵抗が低いため、大容量のリチウムポリマーや角型バッテリーに対応。
●薄型・小型パッケージ（4.75mm x 2.80mm x 0.80mm）により、超薄型バッテリーパックの回路保護設計を簡素化。
●拡張端子の溶接のカスタマイズにより、バッテリー設計の容易化が可能。
■仕様
活性化温度（度）：72～90
動作温度（度）：-30～100
最低リセット温度（度）：40
リセット温度 △T （度）：7、10
標準抵抗（25度） MΩ：10-15、3-5
接点定格：DC12V/12A、DC12V/25A
遮断容量（A）：DC5V/40A、DC5V/80A
最大リーク電流：150mA@2VDC or 3VDC
高さ（Y軸）（インチ）：0.031
※詳細については、「MHP-TAC シリーズ」の製品ページ（https://www.littelfuse.co.jp/products/battery-mini-breakers/metal-hybrid-protection/mhp-tac.aspx）をご覧ください。
リテルヒューズ について
1927年創立の Littelfuse, Inc.（本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）は、回路保護分野におけるグローバルリーダーで、電力制御およびセンサー技術での先進性を確かなものにしつつあります。 同社は、ヒューズ、セミコンダクタ、ポリマー、セラミック、リレーおよびセンサーといった技術を必要とする電子機器、自動車および工業市場において世界中のお客様にサービスを提供しています。リテルヒューズは、世界各国の50 カ所を超える拠点に1万1,000人以上の従業員を抱えています。詳細についてはリテルヒューズのウェブサイトlittelfuse.comをご覧ください。
本製品に関するお問い合わせ
Littelfuseジャパン合同会社
担当：宗形
TEL：03-6435-0750、 FAX：03-3453-5505
E-mail：tmunakata@littelfuse.com
