◆製品紹介◆

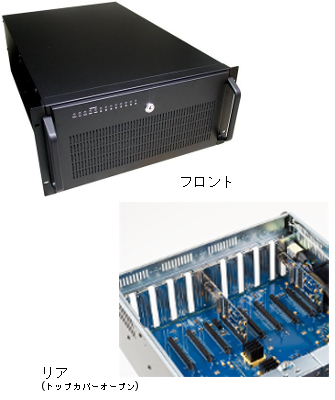

PE5-2660R PCI-Express （PCIe）エキスパンジョン・システムは、米国Cyclone社製PCI-Eホストバス・ケーブルアダプタ、PCIe拡張用ケーブル、PCIeアップストリームボード（システム内に組込）各2式と、2セグメント構成のPCIeバックプレーンから構成されます。
1台または2台のホストシステムのPCIe2.0/3.0 （X16）バスを、2本の80Gbps （Max 160Gbps）対応双方向バス拡張ケーブルを用いて、8（4+4）本のダブルスロット対応PCIe2.0 （X16）バスを装備した拡張サブシステムと接続します。
高速データ転送とデータ保全性を向上するするCRCプロテクションとポイゾンビットをサポートしており、破損したパケットはハードウェアにより自動的に再転送されます。PnP機能をサポートし、OS非依存なためドライバーが不要です。
高帯域ピア-ピア接続I/Oサブシステム、データアクイジションシステム、テレコムシステム、オーディオプロセッシングシステム、NVIDIA/ AMD/ATI社製GPUおよびIntel Xeon Phiプロセッサーによる高速演算など、幅広い分野でご利用頂けます。全てのバスに340mm長までのPCIeカードが実装可能です。

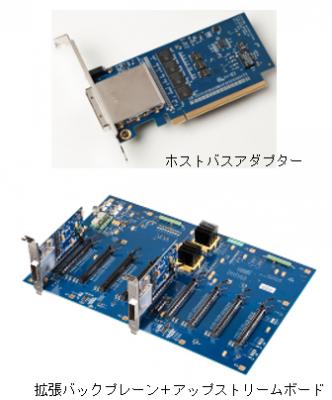

◆PCIe2-426ホストバス・アダプター◆
PCIe2-426は、低遅延バス・リピータスイッチを採用したPCIe2.0 （X16）バスのホストバス・アダプターで、1m （最長3mまで）の双方向 （X16）PCIe拡張ケーブルでPCIe2-429エキスパンジョン・バックプレーンと接続する低遅延リピータ出力ポートを装備しています。
◆PCIe2-460バックプレーン+2＊PCIe2-436 アップストリーム ボード◆
PCIe2-460は、2個のPLX（R） PEX8696 96レーン24ポートのPCIe2.0マルチルート・スイッチを搭載したPCIeエキスパンジョン・バックプレーンで、ノントランスパレントなピア-ピア・コミュニケーションを可能にします。
2枚のPCIe 2-436（X16）アップストリームボード用スロットと、ダブルスロット対応のPCIe2.0 （X16）バス 8本（4+4）を装備しています。
◆システム・モニタリング・オプション◆
ネットワーク・ポートを備えたシステム・モニタリング・オプションを搭載すると、I2Cバスにより筺体内5か所の温度、ファン4台の回転速度、データケーブル接続状況、内部電圧、電源動作状態などのパラメータを、Web上から確認できると共に、SNMP （Simple Network Management Protocol） を利用したシステム監視が可能に成ります。
◆電源および冷却◆
PE5-2660R-21モデルは2180W （3+1） ホットスワップ・リダンダント電源を搭載し、PE5-2660-32モデルでは3240W （3+1） ホットスワップ・リダンダント電源を搭載しています。両システムとも、電源はホストシステムの電源と連動して動作します。共に、8＊6pin + 8＊（6+2）pin PCIe補助電源コネクターの利用が可能で、4台のホットスワップファンにより冷却されます。
ホームページにて、システム構成に関する詳細を掲載しております。
また、製品PDFもご用意させて頂いておりますので、御参照頂ければ幸いです。
ホームページのURLは以下をご参照下さい。
Qualest PE5-2660R-21 5Uラックマウント PCIe （X16）接続 PCIe2.0バス拡張 [8x ダブルスロット対応（X16）バス] 2180W （3+1） リダンダント電源システム
http://www.qualest.co.jp/contents/web2system/PE5-2660R-21.shtml
Qualest PE5-2660R-32 5Uラックマウント PCIe （X16）接続 PCIe2.0バス拡張 [8x ダブルスロット対応（X16）バス] 3240W （3+1） リダンダント電源システム
http://www.qualest.co.jp/contents/web2system/PE5-2660R-32.shtml
【会社概要】
■会社名 株式会社クォーレスト
■代表者 代表取締役 黒川 博生
■創 立 平成５年１０月８日
■所在地 東京都世田谷区船橋５－２９－１０
■ＴＥＬ 03-6316-6328
■ＦＡＸ 03-6323-5652
■ＵＲＬ http://www.qualest.co.jp
【本件に関するお問い合わせ】
■会社名 株式会社クォーレスト
■担当者 黒川 博生、松枝 秀樹
■ＴＥＬ 03-6316-6328
■ＦＡＸ 03-6323-5652
■E-mail sales@qualest.co.jp.
