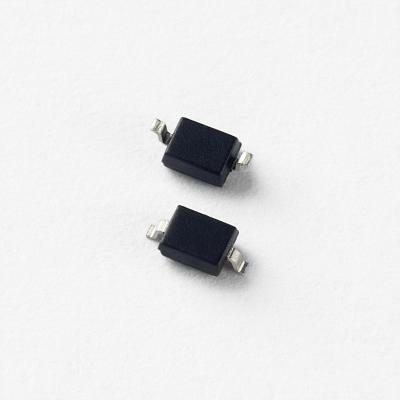

静電気放電、誘導雷サージの影響を受けやすい通信ポートを保護する　TVSダイオードアレイ「SP4208シリーズ」を発売

回路保護分野におけるグローバルリーダー、リテルヒューズ・インク （本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、AEC-Q101規格に準拠したTVSダイオードアレイ（SPA（R）ダイオード）「SP4208シリーズ」を、本年2月上旬より発売します。

低容量のステアリングダイオードと、アバランシェダイオード1個（単方向保護用）または2個（双方向保護用）を一体化した「SP4208シリーズ」は、性能を劣化させることなく、最大30Aのサージ電流および±30kV以上の静電気放電（ESD）を防止します。低負荷容量（3.0pF）と高サージ能力を兼ね備え、イーサネットや他の高速データインターフェースなどの通信ポートの保護に最適です。また、8Vのスタンドオフ電圧と低ダイナミック抵抗を備えているため、従来よりも高い電圧で動作するG.fastに対応可能で、信号の歪みを最小限に抑え、電圧オーバーシュートを軽減する「フロースルー設計」のため、プリント基板設計の簡素化が図れます。

なお、同製品は、当社の国内販売代理店を通じて販売します。


■特長
●公称スタンドオフ電圧（8V）が高いため、高速インターフェースで重要となる高い動作電圧で使用可能。
●寄生容量（公称値：3.0pF）が低いため、高速イーサネットインターフェースを可能にする適切な帯域幅で使用可能。
●ダイナミック抵抗（公称値：0.4）が極めて低いため、ESD事象発生時の高速反応が可能。

■用途
　10/100/1000イーサネット機器、T1/E1/T3/E3、USB 1.1/2.0の電源ポート、医療機器、コンピューターおよび周辺機器

■仕様
逆スタンドオフ電圧（V）：8
リーク電流（μA）：0.02
ESD接触放電（ｋV）：±30
ESD空中放電（ｋV）：±30
雷耐性（8x20μs）（A）：30
クランプ電圧：11.5V@1A
電気容量（ｐF）：3
サイズ：SOD323
チャンネル：1

※詳細については、「SP4208シリーズ」（http://www.littelfuse.co.jp/products/tvs-diode-arrays/lightning-surge-protection/sp4208.aspx）の製品ページをご覧ください。

---
