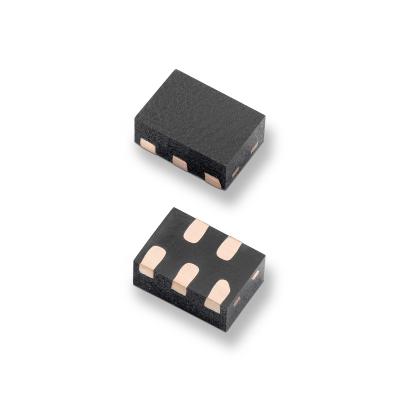

回路保護分野におけるグローバルリーダー、リテルヒューズ・インク （本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、高速信号ピンの保護に最適な小型パッケージのTVSダイオードアレイ（SPA（R）ダイオード）「SP3422-04UTGシリーズ」を、本年11月下旬より発売します。
超低キャパシタンスのレール・ツー・レールダイオード4チャンネルと追加のツェナーダイオードを統合した小型の「SP3422-04UTGシリーズ」は、静電気放電（ESD）によって損傷しやすい電子機器を保護します。IEC 61000-4-2国際規格に規定された最大レベルを超える連続したESDストライクを、性能を劣化させることなく安全に吸収可能です。
また、一般的な4チャンネルダイオードアレイの1/3サイズで0.2pFの超低キャパシタンスを兼ね備えているため、プリント基板のスペースの縮小が可能となり、モバイルデバイスでの使用に最適です。
なお、同製品は、当社の国内販売代理店を通じて販売します。
■特長
●従来のSOD-882パッケージよりも小型のパッケージで4チャンネルのESD保護ができるため、1チャンネルや2チャンネル品を複数実装するよりもプリント基板のスペースの縮小が可能。
●負荷キャパシタンスが非常に低く（代表値0.2pF）、USB 3.0、MIPI、ディスプレイポートインターフェイスなどの高速信号ピンの保護に最適。
●自動車用グレードで耐湿性レベル1（MSL-1）のため、厳しい環境下でも性能を劣化させることなく広範囲な温度条件に対応。
■用途
V-by-One（R）.（高速シリアルインターフェイス技術）のESD保護、USB3.0、USB2.0インターフェイス、MIPIカメラやディスプレイインターフェイス、Embedded DisplayPort、IEEE 1394などのシリアルバスインターフェイス、フラットパネルディスプレイ、LCD/LEDテレビ、スマートフォンや他のモバイルコンピューティングデバイス
■仕様
逆スタンドオフ電圧（V）：5.0
リーク電流（μA）：0.050
ESD接触放電（ｋV）：+20/-10
ESD空中放電（ｋV）：+20/-10
雷耐性（8x20μs）（A）：2.0
クランプ電圧：13.5V@1A
電気容量（ｐF）：0.2
サイズ：5FC-uDFN
チャンネル：4
※詳細については、「SP3422-04UTGシリーズ」（http://www.littelfuse.co.jp/products/tvs-diode-arrays/low-capacitance-esd-protection/sp3422.aspx）の製品ページをご覧ください。
リテルヒューズ について
1927年創立の Littelfuse, Inc.（本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）は、回路保護分野におけるグローバルリーダーで、電力制御およびセンサー分野での世界的な躍進を確かなものにしつつあります。 同社は、ヒューズ、セミコンダクタ、ポリマー、セラミック、リレーおよびセンサーといった技術を必要とする電子機器、自動車および工業市場において世界中のお客様にサービスを提供しています。リテルヒューズは、北南米やヨーロッパ、アジアの40 カ所を超える拠点に1万人以上の従業員を抱えています。詳細についてはリテルヒューズのウェブサイトlittelfuse.comをご覧ください。
本製品に関するお問い合わせ
Littelfuseジャパン合同会社
担当：宗形
TEL：03-6435-0750、 FAX：03-3453-5505
E-mail：tmunakata@littelfuse.com
