回路保護分野におけるグローバルリーダー、リテルヒューズ・インク （本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、AEC-Q101対応の高電圧TVSダイオード「TPSMBシリーズ」を、本年11月中旬より発売します。

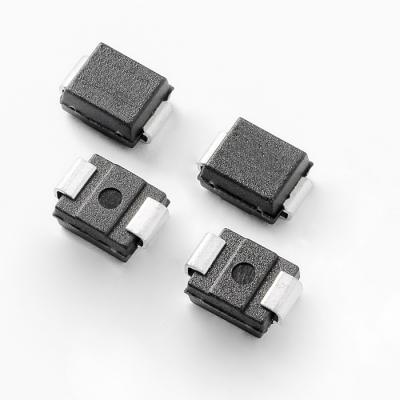

「TPSMBシリーズ」は、高速応答性と600Wのピークパルス電力消費定格を兼ね備えた自動車用TVSダイオードで、サージなどの過電圧から繊細な回路を保護します。小型パッケージで高電圧から保護できるため、従来のように複数のTVSダイオードを直列接続して使用する必要がなく、プリント回路基板の設計を簡易化し、信頼性の大幅な向上が可能です。また、単方向型・双方向型ともにスタンドオフ電圧の範囲が10～550Vと広いため、I/Oインターフェイス、Vccバス、サージ等の影響を受けやすい回路の保護に最適です。
なお、同製品は、当社の国内販売代理店を通じて販売します。
■特長
●自動車アプリケーションに適した600Wのピークパルス電力消費定格。
●AEC-Q101規格に準拠しているため、高い信頼性が要求されるアプリケーションに最適。
●コンパクトなDO-214AAパッケージにより、迅速で容易なPCBのレイアウトが可能。
●自動車設計要件を満たす、広範囲なスタンドオフ電圧（10～550V）により、IGBTアクティブクランプやキセノンヘッドランプ点火装置の保護に対応。
●IEC 61000-4-2およびIEC 610000-4-4に準拠しているため、グローバルな規制基準にも対応。
■用途
自動車用電子制御ユニット（ECU）、車載ボディコントロールモジュール（BCM）/ ローカル相互接続ネットワーク（LIN）バス / コントロールエリアネットワーク（CAN）バス、車載用センサー、オンボードエンターテインメントシステム、キセノンヘッドランプ点火装置、暖房換気空調（HVAC）のIGBTアクティブクランプおよびコンバータ / インバータシステム、バッテリー管理システム（BMS）の直列バッテリー保護
■仕様
逆スタンドオフ電圧（VR） （V）：6.4～468
ピークパルス電力消費定格（W）：600
ピークパルス電流（Ipp） 10x1000μs （A）：0.8～54
最小ブレイクダウン電圧（VBR@IT） （V）：7.13～522.5
最大ブレイクダウン電圧（VBR@IT） （V）：7.88～577.5
最大クランプ電圧（Vc） （V）：11.3～760
オン電流（IT） （mA）：1、10
最大逆リーク電流（Ir@ VR） （μA）：1～500
最高温度 （度）：150、175
※詳細については、「TPSMBシリーズ」（http://www.littelfuse.co.jp/products/tvs-diodes/automotive-and-high-reliability-tvs/tpsmb.aspx）の製品ページをご覧ください。
リテルヒューズ について
1927年創立の Littelfuse, Inc.（本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）は、回路保護分野におけるグローバルリーダーで、電力制御およびセンサー分野での世界的な躍進を確かなものにしつつあります。 同社は、ヒューズ、セミコンダクタ、ポリマー、セラミック、リレーおよびセンサーといった技術を必要とする電子機器、自動車および工業市場において世界中のお客様にサービスを提供しています。リテルヒューズは、北南米やヨーロッパ、アジアの40 カ所を超える拠点に1万人以上の従業員を抱えています。詳細についてはリテルヒューズのウェブサイトlittelfuse.comをご覧ください。
本製品に関するお問い合わせ
Littelfuseジャパン合同会社
担当：宗形
TEL：03-6435-0750
FAX：03-3453-5505
E-mail：tmunakata@littelfuse.com
