回路保護分野におけるグローバルリーダー、リテルヒューズ・インク （本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、高温動作対応のオルタニスタ トライアック「QJxx16xHxシリーズ」と「QJxx25xHxシリーズ」を、本年10月下旬より発売します。
ACスイッチとして使用できるよう設計された16Aの「QJxx16xHxシリーズ」と25Aの「QJxx25xHxシリーズ」は、最大接合部温度が150度と高いため、ヒートシンクに制限のある、あるいはヒートシンク自体がないためにオーバーヒートが懸念されるAC電力制御アプリケーションにおける回路設計に効果的です。また、シングルサイクル直流パルスのピーク定格が高いため、ヒーターやモーターなどの制御アプリケーションでより高い突入電流に対応。堅牢なクリップ取付け型アセンブリにより、高いフィールド信頼性を保証します。
なお、同製品は、当社の国内販売代理店を通じて販売します。
■特長
●最大接合部温度が150度のため熱管理を簡略化でき、特にヒートシンクに制限のある、あるいはヒートシンク自体がないアプリケーションに効果的。
●200A/250Aの高サージに対応できる定格により、ヒーターやモーターなどの制御アプリケーションでのより高い突入電流に対応可能。
●機械的および熱的堅牢性が高いTO-220/263（両シリーズ）およびTO-218（QJxx25xHxシリーズ）クリップ取付け型アセンブリにより、ワイヤボンドパッケージよりも高いフィールド信頼性を保証。
●内部絶縁パッケージ（TO-220、TO-218）により、優れた放熱性と高い電圧絶縁を提供。
■用途
コーヒーメーカーやタンクレス温水器、赤外線ヒーターなどの熱制御、
ACソリッドステートリレー、
蛍光灯やLED照明の調光器、
キッチン家電や電動工具、照明産業向けアプリケーションのコンプレッサー用モーター制御
■仕様
・QJxx16xHxシリーズ
定格オン電流（IT（RMS））（A）：16
繰り返しピークオフ電圧（VDRM）（V）：400、600
最大リーク電流 IDRM@VDRM 25 度（mA）：0.005
最大ゲートトリガ電流Q1（IGTMAX）（mA）：10～80
最大ゲートトリガ電流Q2（IGTMAX）（mA）：10～80
最大ゲートトリガ電流Q3（IGTMAX）（mA）：10～80
オン電圧（VTM） IT=80A; tp=380μs （V）：1.6
非繰り返しサージ電流（ITSM 60Hz） （A）：200
臨界オン電流上昇率 di/dt @ 110度（A/μs）：100

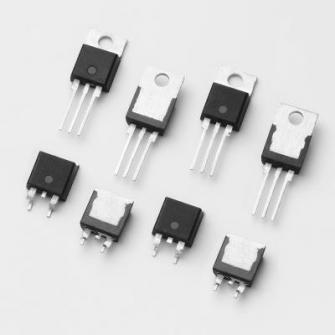

サイズ：TO220L、TO220R、TO263
・QJxx25xHxシリーズ
定格オン電流（IT（RMS））（A）：25
繰り返しピークオフ電圧（VDRM）（V）：400
最大リーク電流 IDRM@VDRM 25度（mA）：0.01
最大ゲートトリガ電流Q1（IGTMAX ）（mA）：50、80
最大ゲートトリガ電流Q2（IGTMAX）（mA）：50、80
最大ゲートトリガ電流Q3（IGTMAX）（mA）：50、80
オン電圧（VTM） IT=80A; tp=380μs （V）：1.8
非繰り返しサージ電流（ITSM 60Hz）（A）：250
臨界オン電流上昇率 di/dt @ 110度（A/μs）：100

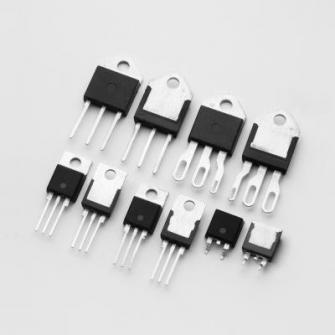

サイズ：TO218、TO218X、TO220L、TO220R、TO263
※詳細については、QJxx16xHxシリーズの製品ページ（http://www.littelfuse.co.jp/products/switching-thyristors/triac/qjxx16xhx.aspx）およびQJxx25xHxシリーズの製品ページ（http://www.littelfuse.co.jp/products/switching-thyristors/triac/qjxx25xhx.aspx）をご覧ください。
リテルヒューズ について
1927年創立の Littelfuse, Inc.（本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）は、回路保護分野におけるグローバルリーダーで、電力制御およびセンサー分野での世界的な躍進を確かなものにしつつあります。 同社は、ヒューズ、セミコンダクタ、ポリマー、セラミック、リレーおよびセンサーといった技術を必要とする電子機器、自動車および工業市場において世界中のお客様にサービスを提供しています。リテルヒューズは、北南米やヨーロッパ、アジアの40 カ所を超える拠点に1万人以上の従業員を抱えています。詳細についてはリテルヒューズのウェブサイトlittelfuse.comをご覧ください。
本製品に関するお問い合わせ
Littelfuseジャパン合同会社
担当：宗形
TEL：03-6435-0750
FAX：03-3453-5505
E-mail：tmunakata@littelfuse.com
