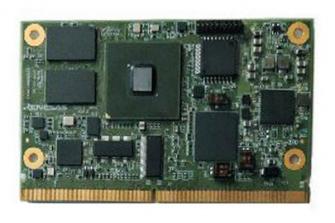

ルネサスエレクトロニクス社製RZ/G1E（R8A77450）搭載システムオンモジュールは、1GHz Renesas RZ / G1EデュアルARMRCortex-A7マイクロプロセッサ（MPU）を中心に構築された小型フォームファクタの高性能モジュールです。拡張性にすぐれたSMARC 1.0規格を採用しており、Nvidia製Tegra2, Nvidia製Tegra3, NXP製i.MX6, インテル製Atom E3900, インテル製Pentium, インテル製Celeronなどのシステムオンモジュールでも採用されている規格です。
RZ/G1E（R8A77450）は、MPU上の3Dグラフィックスエンジンとビデオ処理ユニットとともに、デュアルカメラ、デュアルディスプレイポート、デュアルイーサネット、SMARC 1.0標準のほとんどのインタフェースをサポートします。
また、RZ / G1E SMARCモジュールは、MPU、PMIC、 DDR3、eMMC、イーサネットPHY、HDMIトランスミッタ、CSI-to-parallelブリッジ、その他、314のエッジフィンガ―で終端されたインターフェイスで構成されています。 エッジ・フィンガーは、キャリア・ボード上のMXM3形式のソケットと組み合わせることができます。
サイズは厚さ1.2mmの82mm x 50mmとコンパクトに設計されています。 すぐに使えるこのSMARCモジュールは、ポータブル又は固定の組込みシステム用の理想的な構成要素です。
ポジティブワンでは、ルネサスエレクトロニクス社製製RZ/G1E（R8A77450）搭載システムオンモジュールだけではなく、キャリアボードおよびBSP（ボードサポートパッケージ）の受託開発を受けることが可能です。また、上位ソフトウエアの開発を行うことも可能です。
◆ルネサスエレクトロニクス社製RZ/G1E（R8A77450）搭載システムオンモジュールの特長
・ルネサスRZ / G1EARMRCortex-A7デュアルコアMPU
・82mm×50mm
・1GByte DDR3
・4GByte eMMC
・SMARC 1.0規格に準拠したエッジフィンガー314個
・標準Linuxカーネル3.10
◆ルネサスエレクトロニクス社製RZ/G1E（R8A77450）搭載システムオンモジュールの仕様
MPU：・ARM Cortex-A7デュアルMPCore 1.0 GHz
・NEON（TM）/ VFPv4をサポート
・SGX540 3Dグラフィックスエンジン
・FHD H.264ビデオコーデック
エッジフィンガインターフェイス（SMARCピン配置による）
・ディスプレイ：HDMI出力
パラレルLCDディスプレイインターフェース
・カメラ： 8ビットビデオIN
CSI（2レーン）ビデオIN
・接続：2つのUSBポート
2つのSDインタフェース
2つのCANインタフェース
2つのSPI（MSIOF）インターフェイス
4つのUART（SCIF / HSCIF）インタフェース
1つのSSIオーディオインターフェイス
4つのI2Cインタフェース
4つのPWM
7つのGPIO
・ネットワークインターフェイス：10/100イーサネット（RMII）
ギガビットイーサネット（GMII）
・デバッグ：・JTAG
・UART（SCIFA1）
・電力：プロセッサに必要な電力を引出し、電源シーケンシングを容易にするIDT PMIC
3.3V IOレベル
エッジ・フィンガーからの+ 5V電源入力ソース
・メカニカル：1.5mmからすべての可能なボード間スタック高をサポート
ボード間の外形及び取付け穴は、SMARC規格に従って設定
メモリ：・1GByte DDR3
・4GByte eMMC
・8MByteのSPIフラッシュ（ブートソース）
＊この4つのインターフェイスのうち、2つだけ同時に使用可能
