Universal Drive Controller評価キットは、モーションコントロールアプリケーションを構築するためのフル機能のデザインプラットフォームを提供します。このキットは、リファレンスデザインを備えた既製のハードウェアプラットフォームを提供し、開発時間を短縮し、ターゲットアプリケーションに集中できるようにします。

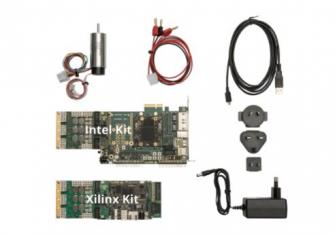

◆Universal Drive Controller評価キット
・ ユニバーサルドライブコントローラIPコア、評価ライセンス
・最大2台のDC、ステッパーまたはBLCDモーターをサポート
・暗号化されたVHDL
以下のコンポーネントのリファレンスデザイン
・ Zynq-7020デバイス・ボードコンピュータ もしくは、
Cyclone V デバイス・ボードコンピュータ
・ FMC-DR2 FMCドライブ制御カード
適切なモーター：
・ Maxon BLDCモータ（MRエンコーダ付きEC-max 30、24V バージョン）または
DCモータまたはステッピングモータ
◆Enclustra Universal Drive Controller IPコア概要
既存または将来のFPGAデザインにドライブ制御機能を簡単に追加することができます。貴重なPCBスペースを消費し、プロジェクトBOMを不必要に延長する余分なドライブコントローラチップは必要ありません。
EnclustraのユニバーサルドライブコントローラIPコアを選択することにより、将来のプロジェクトのドライブ制御ニーズは市場投入までの時間と全体的なシステムコストを大幅に削減します。
◆Enclustra Universal Drive Controller IPコアのハイライト
・ 利用可能な評価キットDC、BLDC、2相および3相ステッピングモータのサポートエンコーダとリゾルバのサポート
・ BLDCモータ用のフィールド指向制御（FOC）完全に自律的なエラー処理トータル
・ ソリューションコストの最適化
・ 異なるデバイス間のADC共有のサポート
◆Enclustra Universal Drive Controller IPコアの利点
・ 完全自律制御ループによるCPU負荷の大幅な削減シングルチップソリューション（フィールドバスアクセス、同じチップ上のCPUとドライブコントローラ）容易な統合、最も低いソリューションコスト多くの並列処理能力、ゼロジッタカスタマイズのための明確に定義されたインターフェースコンフィグレーション可能なコントローラ構造による再利用性
◆Enclustra Universal Drive Controller IPコアの機能
コントローラあたり最大8台のドライブ最大200kHzの制御速度で、1台のドライブに4台までのPIDコントローラ（位置、速度、電流）速度および加速度フィードフォワード電圧、電流および温度監視高分解能PWM用の個別のPWMクロックドメインベンダーに依存しない実装業界標準のAXI-4インタフェースベンダーツール（Quartus / QSYS、Vivado / IPI）と完全に統合
