LS1021A通信プロセッサを搭載したQorIQ LS1ファミリは、業界初のソフトウェア認識、コアに依存しないネットワーキングアーキテクチャであるLayerscapeアーキテクチャ上に構築され、これまでにない効率と規模を実現します。
QorIQ LS1021Aプロセッサは、バリュー性能層の一員であり、ファンレス、スモールフォームファクタのエンタープライズネットワーキングアプリケーションに高度な統合と電力効率を提供します。最大1.2GHzで稼働するデュアルARM Cortex-A7コアを搭載したLS1021Aプロセッサは、CoreMarkの性能が7,000以上、さらには仮想化のサポート、高度なセキュリティ機能、幅広い高速インターコネクトと最適化された周辺機器を提供するように設計されていますサブ3 Wプロセッサで提供されている機能
QorIQ LS1021Aプロセッサは、内蔵LCDコントローラ、産業用プロトコルを実装するCANコントローラ、最大1600MHzまで動作するDDR3L / 4、統合セキュリティエンジンとQUICC Engine、L1キャッシュとL2キャッシュの両方でECC保護を備えています。LS1021Aプロセッサは、QorIQ LS1020AおよびLS1022Aプロセッサとピンおよびソフトウェア互換です。

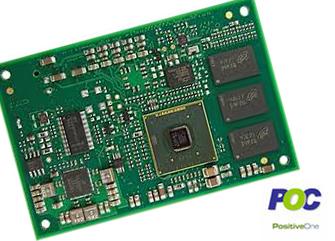

【POC-COM-QorIQ LS1021A小型モジュール仕様】
・ プロセッサNXP QorIQ LS1021A
- デュアルコアCortex-A7（ARMCortex-A7 MPCore
ARMv7-ATMアーキテクチャに準拠）
各コアには次のものが含まれます。
- 32キロバイトのL1命令キャッシュ（ECC保護）
- 32キロバイトのL1データキャッシュ（ECC保護）
- NEONコプロセッサ
- 浮動小数点（FPU）
- QorIQ TrustアーキテクチャとARMTrustZone（R）
両方のコアの場合：
- 512Kバイトの統合I / D L2キャッシュ（ECC保護）
CPUクロック各コア1GHz
・ メインメモリDDR3L-1600MT、32ビット+ ECC（オプション）1GB（オプション2GB）
・ ブートメモリ クワッドSPI NORフラッシュ 2x64MB
・ マスストレージ
- SATA 1x SATA3.0コントローラ
- SDHC / MMC / eMMC用SDカード1xインターフェイス
・ 接続性
- イーサネット
- 3xGbEイーサネット（オンボードGbE-Phy 1倍、最大
2x SGMII、1x RGMII）
・ オンボードのフィー機能：
- 10 / 100BASE-TX、1000BASE-T
- Auto-MDI / MDI-X
- オートネゴシエーション
- デジタルループバックとアナログリモートループバック
・ モード
- LinkMDケーブル診断
・ PCI Express 2x PCI Express Gen2コントローラ
・ USBホスト1x USB3.0コントローラ、Phy内蔵
・ UART最大2倍のDUART、最大6倍のLPUART
・ CAN最大4x FlexCANモジュール
・ I2C最大2倍のI2Cコントローラ
・ SPI最大2倍のSPIインターフェイス、1つのQSPIインターフェイス
・ 24ビットRGB、12ビットDDRピンインタフェースを表示
・ オーディオ
- 最大4つの同期オーディオインタフェース（I2S / SAI）
・ 1 SPDIF
・ 温度センサー
- CPUジャンクション温度の測定
- ボードの周囲温度の測定
- 測定範囲：-55°C～+ 150°C
・ その他周辺機器
- FlexTimer / PWM
- GPIO
・ 割り込み入力
- リアルタイムクロック（RTC）
- 消費電流（スリープモード）<1μA
- RTC電圧バッファ外部バッテリまたはコンデンサ
・ 電源
- 主電源モジュール（DVDD、D1VDD）3.3V±5％
- 立上り時間Max。 1V / ms
- 電圧リップル33mV @ 0 ... 20MHz
- 消費電力（全負荷） 4.5W
・ 内部電源ドメイン
BVDD、DVDD、D1VDD、EVDD、USB_HVDD 3.3V
LVDD、L1VDD 2.5V
OVDD、O1VDD 1.8V
ポジティブワンでは、CPUモジュールのOEMを目指しながら、キャリアボード、ソフトウエアの受託開発サービスを行っております。
【POC-COM-QorIQ LS1021Aの問い合わせ】
POC-COM-QorIQ LS1021A基本開発キット
（CPUモジュール、キャリアボード、Liunx、ドキュメント、アクセサリ）
