◆製品概要◆
Qualest R13104シリーズに搭載されたIntel Xeon D-1540 CPUは、メモリー・コントローラ、PCI-Express 3.0および2.0 規格I/Oバス・コントローラ、USB 3.0コントローラ、6Gbps SATA-3コントローラなど、従来はチップセットが担っていたI/O Hub機能をCPUに統合し、システムの高密度・高速化、低消費電力化を飛躍的に促進する、第3世代64Bit SoC（System-on-a-Chip）技術を採用した初めてのXeon系CPUです。従来のSoC Atom C2750 CPUと比較して、ノードあたり最大3.4倍のパフォーマンスを達成し、消費電力あたりのパフォーマンスも、最大1.7倍に向上しています。（１）
2.0GHzから2.6GHzでの動作が可能で、Intel Turbo Boost Technology、Intel Hyper-Threading Technologyをサポートする他、8コア16スレッドの64bitマルチコア演算に対応し、12MBのL3キャッシュ・メモリーを搭載しており、従来のAtom系CPUのシステムでは、メモリー不足、処理速度不足で対応しきれなかったアプリケーションに応用できます。TDPは最大45Wと非常に低く抑えられており、システムの設置場所に悩まされる事も有りません。
◆システム拡張性◆
デュアル・チャンネル構成のメモリー・コントローラには、4本の288ピンDIMMソケットが接続され、2133/1866/1600MHz DDR4メモリーをサポートしています。最大128GBのECC Registered DIMM（R-DIMM）、または64GBのECC/non-ECC Un-Buffered DIMM（UDIMM）が実装できます。
2.5インチのHDDおよびSSDがマウント可能な4基の6Gbpsホットスワップ対応リムーバブルベイを装備しており、2.5インチ・ドライブを使用する場合には専用キャリアがオプションとしてご利用頂けます。
システム拡張用16レーン PCI-Express 3.0バスに接続された、各社の最新6Gbps SAS/SATA RAIDコントローラにより、RAIDレベル0, 1, 5, 10, JBODでのシステム運用が可能で、高速・高信頼SASドライブの使用、RAID構成ドライブのホットスワップ化、データのバッテリー・バックアップの他、各種最新データ保護機能やリカバリー機能が導入できます。（２）
OS用ドライブとして、SATA-DOM（Disk-on-Module）を使用する事も可能で、OSとデータ領域の分離による迅速なメインテナンスにも対応できます。
◆ネットワーク機能と仮想化対策◆
SA、SBモデル共に、Intel社i350-AM2ネットワーク・コントローラによるデュアルGbE（ギガビット・イーサネット）ポートを装備しています。さらに、SBモデルではSoCの10Gbase-Tコントローラを使用したデュアル10GBase-Tポートを装備しています。複数の仮想マシンからのアクセス効率を向上する、VMDq（Virtual Machine Device Queues）機能をサポートした、高信頼ネットワーク環境を提供します。
両モデルとも、Intel VT-x、VT-d、Cache QoSをサポートする他、VMware ESXi 6.0およびCitrix XenServer 6.5による仮想化環境に対応しています
◆IPMI 2.0機能を搭載◆
ネットワークを利用してシステムのハードウェアの状態を監視し、管理するIPMI 2.0機能をサポートしています。ウェブブラウザーからシステムの起動や停止、システムの主要コンポーネントの温度や電圧のモニタリング、ディスクの動作状態などがチェックできます。
◆低消費電力設計◆
SAおよびSBモデルでは、ピーク電力を抑制して電力要求を緩和するPFC回路を搭載し、最大87%のエネルギー変換効率を達成した330W 80Plusゴールド規格高効率電源を搭載しています。
（1） インテル社資料から。
http://www.intel.com/content/www/us/en/benchmarks/server/xeon-d/xeon-d-general-technical-compute.html
（2） 利用可能RAIDレベル、保護機能、リカバリー機能は、使用するRAIDカードに依存します。
デフォルトでのRAIDコントローラはAvago社LSI製品に成ります。
http://www.lsi.com/products/raid-controllers/pages/default.aspx#tab/product-family-tab-2
ホームページにて、システム構成に関する詳細を掲載しております。
また、製品PDFもご用意させて頂いておりますので、御参照頂ければ幸いです。
ホームページのURLは以下をご参照下さい。

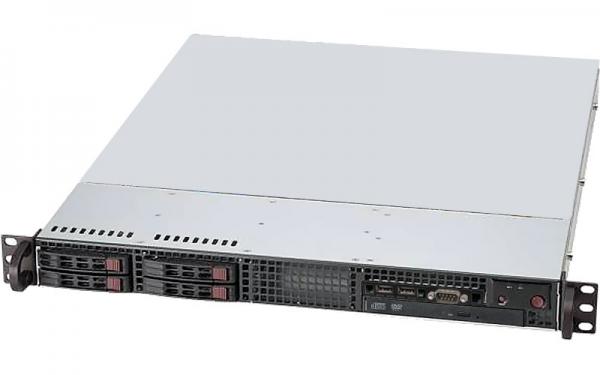

Qualest R13104SCシリーズ（Intel SoC Xeon D-1540 CPU, 4 x 2.5インチ・リムーバブルベイ、Dual GbE, シングル電源1Uシステム）
http://www.qualest.co.jp/contents/rackmount/R13104SC.shtml
Qualest R13104SDシリーズ（Intel SoC Xeon D-1540 CPU, 4 x 2.5インチ・リムーバブルベイ、Dual GbE + Dual 10GBase-T, シングル電源1Uシステム）
http://www.qualest.co.jp/contents/rackmount/R13104SD.shtml
【会社概要】
■会社名 株式会社クォーレスト
■代表者 代表取締役 黒川 博生
■創 立 平成５年１０月８日
■所在地 東京都千代田区神田小川町2-4 ユニオンビル4F
■ＴＥＬ 03-3251-0871
■ＦＡＸ 03-3251-0872
■ＵＲＬ http://www.qualest.co.jp
【本件に関するお問い合わせ】
■会社名 株式会社クォーレスト
■担当者 後藤 政美、松枝 秀樹
■ＴＥＬ 03-3251-0871
■ＦＡＸ 03-3251-0872
■E-Mail sales@qualest.co.jp
