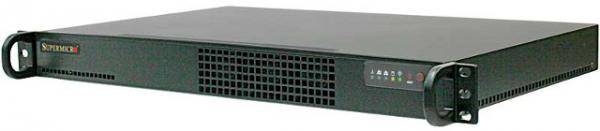

◆製品概要◆
Qualest R13101シリーズに搭載されたIntel Xeon D-1540 CPUは、メモリー・コントローラ、PCI-Express 3.0および2.0 規格I/Oバス・コントローラ、USB 3.0コントローラ、6Gbps SATA-3コントローラなど、従来はチップセットが担っていたI/O Hub機能をCPUに統合し、システムの高密度・高速化、低消費電力化を飛躍的に向上する、第3世代64Bit SoC（System-on-a-Chip）技術を採用した初めてのXeon系CPUで、FCBGA 1667パッケージで供給されます。
従来のSoC Atom C2750 CPUと比較して、ノードあたり最大3.4倍のパフォーマンスを達成し、消費電力あたりのパフォーマンスも、最大1.7倍に改善されています。2.0GHzから2.6GHzでの動作が可能で、Intel Turbo Boost Technology、Intel Hyper-Threading Technologyをサポートする他、8コア16スレッドの64bitマルチコア演算に対応し、12MBのL3キャッシュ・メモリーを搭載しています。TDPは最大45Wと非常に低く抑えられており、冷却が容易でコンパクトなシステム構築が可能になりました。ネットワーク・セキュリティー・アプライアンス、クラウドおよび仮想化システム、高性能NASサーバーとしてもご利用頂けます。
◆システム拡張性◆
デュアル・チャンネル構成のメモリー・コントローラには、4本の288ピンDIMMソケットが接続され、2133/1866/1600MHz DDR4メモリーをサポートしています。最大128GBのECC Registered DIMM（R-DIMM）、または64GBのECC/non-ECC Un-Buffered DIMM（UDIMM）が実装できます。
内蔵HDD/SSD用インターフェイスとして6Gbps SATAポートを装備しています。1台の3.5インチ・ドライブまたは4台までの2.5インチ・ドライブが実装可能で、DOM（Disk-on-Module）用電源コネクターを利用したSATA DOMからのシステム起動も可能です。（1）（2） また、光学ドライブや各種ペリフェラル、バックアップ機器の接続に便利な2ポートのUSB3.0ポートを装備しています。
システム拡張バスとして、16レーンのPCI-Express3.0バスが1本用意されています。長さ17.5cm以下の標準およびLP規格PCI-Expressカードが増設できます。（1）（2）
◆ネットワーク機能と仮想化対策◆
FA、FBモデル共に、Intel社i350-AM2ネットワーク・コントローラによるデュアルGbE（ギガビット・イーサネット）ポートを装備しています。さらに、FBモデルではSoCの10Gbase-Tコントローラを使用したデュアル10GBase-Tポートを装備しています。複数の仮想マシンからのアクセス効率を向上する、VMDq（Virtual Machine Device Queues）機能をサポートした、高信頼ネットワーク環境を提供します。
両モデルとも、Intel VT-x、VT-d、Cache QoSをサポートする他、VMware ESXi 6.0およびCitrix XenServer 6.5による仮想化環境に対応しています
◆IPMI 2.0機能を搭載◆
ネットワークを利用してシステムのハードウェアの状態を監視し、管理するIPMI 2.0機能をサポートしています。ウェブブラウザーからシステムの起動や停止、システムの主要コンポーネントの温度や電圧のモニタリング、ディスクの動作状態などがチェックできます。
◆低消費電力設計◆
ピーク電力を抑制して電力要求を緩和するPFC回路を搭載し、最大87%のエネルギー変換効率を達成した200W 80Plusゴールド規格高効率電源を搭載しています。
（1） 1台の3.5インチ・ドライブを搭載する場合はLP規格のオプションカードが、2台までの2.5インチ・ドライブを搭載する場合は、標準規格のオプションカード（共に長さは17.5cm以下）が使用できます。
（2） 3台以上の2.5インチ・ドライブを搭載する場合は、LP規格のオプションカードが使用できます。
ホームページにて、システム構成に関する詳細を掲載しております。
また、製品PDFもご用意させて頂いておりますので、御参照頂ければ幸いです。
ホームページのURLは以下をご参照下さい。
Qualest R13101FAシリーズ（Intel SoC Xeon D-1540 CPU, Dual GbE, 1Uサーバー）
http://www.qualest.co.jp/contents/rackmount/R13101FA.shtml
Qualest R13101FBシリーズ（Intel SoC Xeon D-1540 CPU, Dual GbE + Dual 10GBase-T, 1Uサーバー）
http://www.qualest.co.jp/contents/rackmount/R13101FB.shtml
