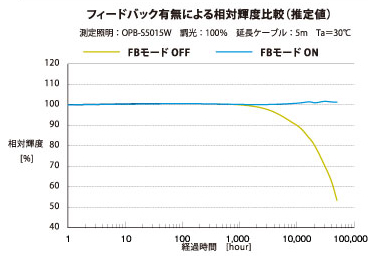

新機能「FALUX sensing」を搭載し、業界初となるLED照明との電力線通信によるモニタリングとフィードバック制御を実現しました。これはモニタ値の変動に対して電圧を可変して、初期の輝度を維持します。よって約4万時間でも当初の輝度を維持することができ、長期の安定性を得ることができます。
また通常のPWM調光1,000階調にくわえ、ストロボ機能も搭載しました。1ms以下の発光幅設定では、出力18Vのオーバードライブにより、明るさが3倍にアップします。発光幅設定とPWM調光が同時にいずれも1,000階調の調整ができ、高精度な調光制御が可能です。

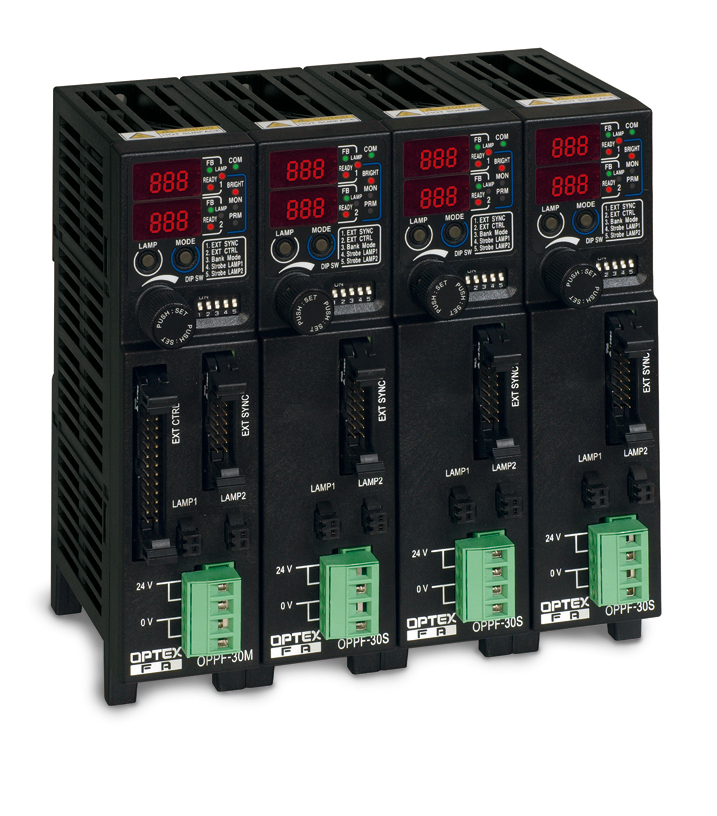

1ユニットに2chの照明出力で、4台連結の最大8chまで可能です。外部制御として、RS232とパラレル入力により親機から集中調光制御と、親子各ユニットのch個別にアナログ0-5V調光が可能です。また業界初となる、調光値のバンク登録機能も搭載しました。予め設定しておいた調光値に、パラレルとRS232により切り替え可能です。ユニット間はコネクタレスの赤外線通信を行っており、設定値を全chにコピーする便利な機能も搭載しています。取付方法は装置の制御盤内に設置しやすい背面のDIN取り付けとなります。
標準価格は親機48,000円（税別）、子機36,000円（税別）で、ストロボ搭載機種としては従来の1/2のとなる業界最安値（2010年12月当社調べ）に設定しています。
今後もオプテックス・エフエーは「高品質、だけど低価格。」を経営方針として、お客様の利益向上につながるFA製品を開発してまいります。
また通常のPWM調光1,000階調にくわえ、ストロボ機能も搭載しました。1ms以下の発光幅設定では、出力18Vのオーバードライブにより、明るさが3倍にアップします。発光幅設定とPWM調光が同時にいずれも1,000階調の調整ができ、高精度な調光制御が可能です。
1ユニットに2chの照明出力で、4台連結の最大8chまで可能です。外部制御として、RS232とパラレル入力により親機から集中調光制御と、親子各ユニットのch個別にアナログ0-5V調光が可能です。また業界初となる、調光値のバンク登録機能も搭載しました。予め設定しておいた調光値に、パラレルとRS232により切り替え可能です。ユニット間はコネクタレスの赤外線通信を行っており、設定値を全chにコピーする便利な機能も搭載しています。取付方法は装置の制御盤内に設置しやすい背面のDIN取り付けとなります。
標準価格は親機48,000円（税別）、子機36,000円（税別）で、ストロボ搭載機種としては従来の1/2のとなる業界最安値（2010年12月当社調べ）に設定しています。
今後もオプテックス・エフエーは「高品質、だけど低価格。」を経営方針として、お客様の利益向上につながるFA製品を開発してまいります。
■仕様
型式：
OPPF-30MN （親機 NPN）
OPPF-30MP （親機 PNP）
OPPF-30SN （子機 NPN）
OPPF-30SP （子機 PNP）
標準価格：
親機：48,000円（税別）
子機：36,000円（税別）
入力電圧： DC24V±10％
消費電流： max．2.5Ａ
照明出力： 2ch
接続可能照明： PWMモード：最大30W（2ch合計）、ストロボモード：最大15W（1chあたり）
照明出力電圧： PWMモード：DC12V (標準) ストロボモード：DC18V (標準)
調光方式： PWM 調光方式 周波数：20/50/100kHz 1,000 ステップ ※PWMモード/ストロボモード共通
ストロボ： パルス幅10μ～10ms(10μsステップ) ※1msを超える場合はDC12V駆動、点滅周期制限:10% Duty (パルス幅の10倍以上の周期が必要)
モニタリング： 照明輝度モニタ/照明内部温度モニタ モニタ輝度アラーム下限値設定
フィードバック： 電圧可変方式 PWMモード：DC11～18V ストロボモード：DC16～22V 精度：±1.5％以下（typ.）
入 力： 外部点灯制御2点、アナログ調光切り替え1点、パラレル調光入力10点、CH切り替え入力3点、外部点灯制御2点、アナログ調光切り替え1点
アナログ入力： 0～5V, 入力抵抗 : 220kΩ, 非絶縁
通信インターフェイス： RS232 1ch
外形寸法： W40XH158xD104mm
材質： ポリカーボネート
質量： 385g（親機）、375g（子機）
■国内販売数目標（2011年）
OPPFシリーズ 3,000台
■関連URL
＜新製品紹介ページ＞
http://www.optex-fa.jp/new_release/index17.html
■会社概要（ご参考）
オプテックス・エフエー株式会社
（2009年12月末日現在）
所在地 ：京都市下京区中堂寺粟田町91 京都リサーチパーク9号館4F
設立 ：2002年1月7日
代表取締役 ：小國 勇
資本金 ：5億4652万5000円
事業内容 ：ファクトリー・オートメーション用光電センサ関連機器、装置の製造・販売等
売上高 ：28億円（2009年12月決算）
従業員数 ：80名（連結）64名（単体）
【本件に関するお問合せ先】
オプテックス・エフエー株式会社 【ジャスダック：6661】
LED営業部 瀬口 淳一（E-mail: fa@optex-fa.com）
〒600-8815 京都市下京区中堂寺粟田町91 京都リサーチパーク9号館4F
TEL: 075-325-2920 FAX: 075-325-2921
URL: http://www.optex-fa.jp
