会場では、レーザー顕微鏡で計測する基盤や硬貨などの小さな物から、CCDカメラで計測するエンジンやポンプなどの中規模部品、そしてレーザ計測機で計測する工場・建屋等の大規模な現場情報などをそれぞれ3DCADデータに変換する技術を紹介する。
さらに、デジタルファクトリー実現とその活用に向け、工場・プラントなどのありのままの現場情報を変換したデジタルデータを用いてレイアウト検討、機器・機材の搬出入検討をするコンテンツや、流体を粒子で表現することで、自由表面のある流れの解析を可能とした流体解析の新手法等を事例を交えて分かりやすく紹介する。
昨今、デジタルファクトリーを活用したコンカレントエンジニアリングが注目を集めているが、デジタルファクトリーとは、工場やプラントなどで発生する様々な加工工程を予めシミュレーションすることで、不具合・トラブルなどの問題点を事前に発見し、コスト削減・開発期間短縮・品質向上を図る手法である。
【FTRブースにおける主な出展内容】（予定）
●レーザー計測データCAD化ソフトウェア『Galaxy-Eye』

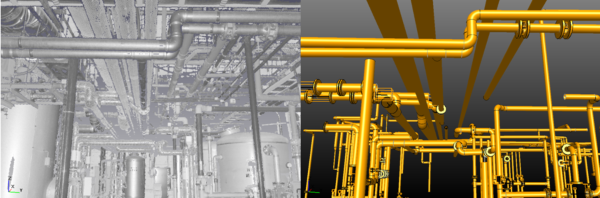

現在のデジタルファクトリーは、「古い工場等で昔の2次元図面しかない」「過去の改造・改修工事後のフィードバックが図面化されていない」など様々な問題点がボトルネックとなっており、活用までの費用対効果が低かったのが実状であった。そこでFTRでは、このような問題点を克服する計測データ処理ソフト『Galaxy-Eye』を開発し、ありのままの現場情報を3次元レーザー計測器で取得し、大規模点群データを瞬時に処理し、軽快に可視化するという『3次元デジタル（CAD）化』を実現した。
『Galaxy-Eye』には、
◆工場内機器の3次元CADモデルの作成
◆工場内に無数にある配管・鋼材・壁の3次元CADモデルの作成
◆機器やロボットの3次元配置検討
◆機器・機材の動的な搬出入検討（干渉箇所の測定や寸法チェック等）
◆現場の人・ロボットの動線管理
◆自由な視点でのムービー作成
などの機能を実装し、機器の配置検討や搬出入検討、ロボットの動作成立性や作業性、作業員の保全検討等に利用できる。
また、複数ショットの自動位置合わせ機能や配管・躯体の自動CAD化機能など、世界でも類を見ない革新的な機能を備え、すでにプラント業界・エネルギー業界では優れた実績を上げており、高い評価を頂いている。
さらに、デジタルファクトリー実現とその活用に向け、工場・プラントなどのありのままの現場情報を変換したデジタルデータを用いてレイアウト検討、機器・機材の搬出入検討をするコンテンツや、流体を粒子で表現することで、自由表面のある流れの解析を可能とした流体解析の新手法等を事例を交えて分かりやすく紹介する。
昨今、デジタルファクトリーを活用したコンカレントエンジニアリングが注目を集めているが、デジタルファクトリーとは、工場やプラントなどで発生する様々な加工工程を予めシミュレーションすることで、不具合・トラブルなどの問題点を事前に発見し、コスト削減・開発期間短縮・品質向上を図る手法である。
【FTRブースにおける主な出展内容】（予定）
●レーザー計測データCAD化ソフトウェア『Galaxy-Eye』
現在のデジタルファクトリーは、「古い工場等で昔の2次元図面しかない」「過去の改造・改修工事後のフィードバックが図面化されていない」など様々な問題点がボトルネックとなっており、活用までの費用対効果が低かったのが実状であった。そこでFTRでは、このような問題点を克服する計測データ処理ソフト『Galaxy-Eye』を開発し、ありのままの現場情報を3次元レーザー計測器で取得し、大規模点群データを瞬時に処理し、軽快に可視化するという『3次元デジタル（CAD）化』を実現した。
『Galaxy-Eye』には、
◆工場内機器の3次元CADモデルの作成
◆工場内に無数にある配管・鋼材・壁の3次元CADモデルの作成
◆機器やロボットの3次元配置検討
◆機器・機材の動的な搬出入検討（干渉箇所の測定や寸法チェック等）
◆現場の人・ロボットの動線管理
◆自由な視点でのムービー作成
などの機能を実装し、機器の配置検討や搬出入検討、ロボットの動作成立性や作業性、作業員の保全検討等に利用できる。
また、複数ショットの自動位置合わせ機能や配管・躯体の自動CAD化機能など、世界でも類を見ない革新的な機能を備え、すでにプラント業界・エネルギー業界では優れた実績を上げており、高い評価を頂いている。
●粒子法流体解析ソフトウェア『MPS-RYUJIN』

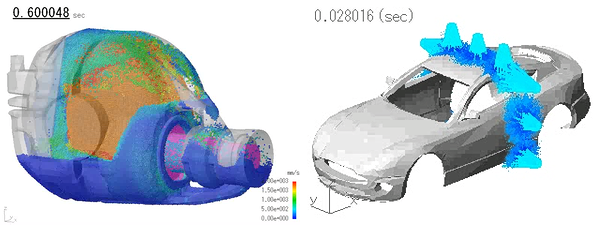

『MPS-RYUJIN』は、流体の流れを粒子の動きに置き換える事により、流体の界面が大変形するような表現の解析を得意としたソフトウェアである。FTRでは本ソフトウェアをデジタルファクトリーに適用し、従来は実験での確認が主だった「攪拌」や「洗浄」といった分野でのシミュレーションを実現した。例えば、発熱条件による粘性変化を考慮したギアによるオイル攪拌や、シャワなどの水流によって洗浄を行う際の壁面に及ぼす圧力の表示などが可能となっている。
『MPS-RYUJIN』は、流体の流れを粒子の動きに置き換える事により、流体の界面が大変形するような表現の解析を得意としたソフトウェアである。FTRでは本ソフトウェアをデジタルファクトリーに適用し、従来は実験での確認が主だった「攪拌」や「洗浄」といった分野でのシミュレーションを実現した。例えば、発熱条件による粘性変化を考慮したギアによるオイル攪拌や、シャワなどの水流によって洗浄を行う際の壁面に及ぼす圧力の表示などが可能となっている。
【展示会の概要】
●名 称 ：ものづくり３ＤeXpo
●開催日時：2010年11月17～19日10:00～17:00
●会 場 ：東京ビッグサイト 東ホール
●入場料 ：招待券持参で無料（お持ちでない場合1千円）
※招待券をお送りします。galaxy@ftr.co.jpまでご連絡下さい。
●小間番号：403-3D(3次元計測集中展示ゾーン)
●展示会H P：http://www.jma.or.jp/next/v3d/index.html
●弊社H P：http://www.ftr.co.jp/n/index.html
●名 称 ：INTERMEASURE 2010（第24回国際計量計測展）
●開催日時：2010年11月24～26日10:00～17:00
●会 場 ：東京ビッグサイト 東ホール
●入場料 ：招待券持参で無料（お持ちでない場合1.5千円）
※招待券をお送りします。galaxy@ftr.co.jpまでご連絡下さい。
●小間番号：M-60
●展示会H P：http://intermeasure.jp/index.html
●弊社H P：http://www.ftr.co.jp/n/index.html
