NCS5650は高効率のクラスAB、低歪みドライバで、主電源ラインを駆動するように設計されており、すべての電源線キャリア・モデムからの信号を受け入れることができます。
NCS5650は、ユニティゲイン・フォロワ・バッファとして構成可能なオペアンプ、または4極ローパス・フィルタの初段に使用できるオペアンプを内蔵しています。出力段は、最大2.0 Aピークを絶縁トランスまたはメイン・ラインへのシンプルなコイル・カップリングが可能です。1.5 Aの出力電流時に、出力電圧は1.0 V以内またはいずれかのレール電圧以下で振幅することが保証されており、厳しい環境での最適な信号対ノイズ比(SNR)を保証します。NCS5650のシャットダウン・モード時の消費電流はわずか150 µAです。電源オプションは、シングルサイド6 V~12 V、およびデュアル・バランス
(+/-)3.0 V~(+/-)6.0 Vです。
NCS5650は固有のフルパワー帯域幅を備え、CENELECなどの地域PLC周波数帯域規制に準拠しながら、世界のいかなる地域でも動作可能です。
これらのデバイスのジャンクション温度範囲は-40~+125です。これらのデバイスはコンパクトなQFNパッケージで供給され、サーマル・パッドが露出しているため放熱効率が高く、熱信頼性が向上しており、コストに敏感なデザインでさらに部品コストを削減できます。

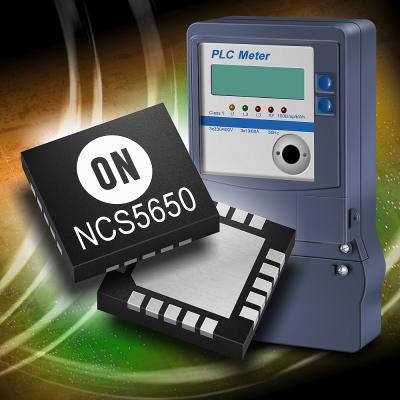

NCS5650はコンパクトな20ピン、4 mm x 4 mm x 1 mm、鉛フリー、QFNパッケージに封止され、10,000個注文時の単価は$3.73USDです。
オン・セミコンダクターのオーディオ、ビデオおよびインタフェース製品事業部のジェネラル・マネージャSimon Keeton氏は、次のように語っています。「電力線通信の登場により、公益事業会社は配電網に高度な機能を追加でき、消費者がエネルギー消費をより細かく管理できるようになります。」「オン・セミコンダクターのAMIS-49587のように、業界最先端のS-FSK(Spread Frequency Shift Keying:拡散周波数偏移変調)モデムと併用すると、NCS5650は性能と価格のバランスがとれたPLC通信用アダプティブ・ソリューションとして機能します。」「このソリューションを採用したデザインは、高度な統合によるメリットが得られ、部品点数の削減や全体的な部品費の低減を達成できます。」
詳細については、http://www.onsemi.jp/をご覧ください。
連絡先
オン・セミコンダクター広報(共同PR内) 富永悠TEL 03-3571-5236FAX 03-3574-9364
