回路保護分野におけるグローバルリーダー、リテルヒューズ・インク（本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、高信頼性・低キャパシタンスTVSダイオード 「SMBLCE-HR/HRAシリーズ」、「SMCLCE-HR/HRAシリーズ」、および 「SMDLCE-HR/HRAシリーズ」を発表し、8月下旬より発売します。これらのTVSダイオードシリーズは、落雷をはじめとした過電圧事象の脅威から航空電子機器を保護する目的で設計された製品です。

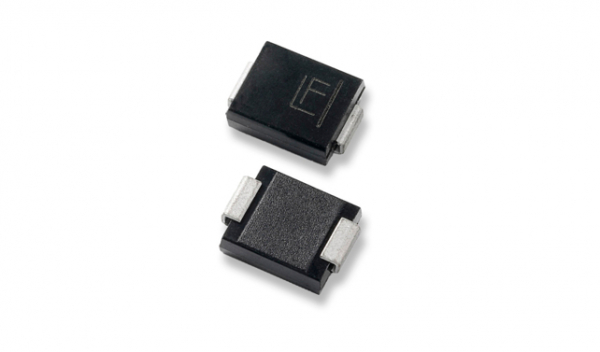

TVSダイオード「SMBLCE-HR/HRA（600W）シリーズ」、「SMCLCE-HR/HRA（1500W）シリーズ」、「SMDLCE-HR/HRA（3000W）シリーズ」は、コンパクトなJEDEC DO-214AAパッケージおよびDO-214ABパッケージに高い信頼性と低キャパシタンスを兼ね備えた製品です。これらのシリーズでは厳密な品質管理を通して初期不良を排除し、連続的なサージ条件下でも安定した動作を維持します。50pFという低い静電容量値と600～3000ワットの電力定格が、航空電子機器の緻密なデータラインにとって唯一無二の保護性能を提供します。
製品紹介動画：https://players.brightcove.net/1799386164001/default_default/index.html?videoId=6359797406112
これらの製品は過電圧の脅威に対して優れた保護性能を確保することで、航空電子機器の信頼性と安全性の担保に寄与します。
今日の航空機の設計では、新たな複合素材の採用や、より高速なデータ通信への対応が一段と求められるようになりました。このような傾向から、電子機器および電気システムのすべてにおいて、より高いレベルの落雷保護性能が不可欠だと言えます。当社の新型TVSダイオードは、コンパクトな表面実装パッケージで600～3000ワットの高い定格電力を実現しています。この特性により、厳しい規制要件を持つデータラインの保護において、開発エンジニアの皆様の設計課題解決を支援します。
■用途
飛行制御システム、FADEC（全デジタル電子式エンジン制御装置）、レーダーシステム、高速データインターフェイス
■特長
・高出力密度：PCBレイアウトに適した非常にコンパクトなDO-214AA、
およびDO-214AB表面実装（SMC）パッケージで、600W、1500W、および3000Wの定格出力。
・低キャパシタンス：キャパシタンス値を50pF以下に抑えることで信号の歪みを最小化し、
同時にデータインテグリティを最大化。
・高い信頼性：堅牢な過電圧保護性能を担保。厳密な信頼性アップスクリーニング工程を
通して初期不良を排除。
・強化されたサージ寿命：指定範囲内においてサージ寿命が無限となるよう設計。
過電圧事象に対する堅牢な保護性能を実現。
・規制への適合：航空機の落雷保護性能を定めたDO-160をはじめとした厳しい
規制基準を満たし、設計者を支援。
■仕様
＜SMBLCE-HR/HRA（600W）シリーズ＞
逆スタンドオフ電圧（VR）（Vso）：6.5～70
ワット（W）：600
ピークパルス電流（Ipp）10x1000μs （A）：5.31～53.58
最小ブレイクダウン電圧（VBR@IT）（V）：7.22～77.8
最大ブレイクダウン電圧（VBR@IT）（V）：7.98～78.6
最大クランプ電圧（Vc）（V）：11.2～113
テスト電流（IT）（mA）：1～10
最大逆リーク電流（Ir@Vso）（μA）：0.96～1000
最高動作温度（℃）：150
＜SMCLCE-HR/HRA（1500W）シリーズ＞
逆スタンドオフ電圧（VR）（Vso） ：12～70
ワット（W）：1500
ピークパルス電流（Ipp）10x1000μs （A）：13.3～75.4
最大ブレイクダウン電圧（VBR@IT）（V）：14.7～86
最大クランプ電圧（Vc）（V）：20.9～113
テスト電流（IT）（mA）：1
最大逆リーク電流（Ir@Vso）（μA）： 0.96～5
最高動作温度（℃）：150
＜SMDLCE-HR/HRA（3000W）シリーズ＞
逆スタンドオフ電圧（VR）（Vso）：12～70
ワット（W）：3000
ピークパルス電流（Ipp）10x1000μs （A）：26.5～150.9
最大ブレイクダウン電圧（VBR@IT）（V）：14.7～86
最大クランプ電圧（Vc）（V）：20.9～113
テスト電流（IT）（mA）：1
最大逆リーク電流（Ir@Vso）（μA）：1～5
最高動作温度（℃）：150
■入手方法
リテルヒューズ正規代理店にお問い合わせください。リテルヒューズの正規代理店は littelfuse.com でご確認いただけます。
■詳細情報
情報詳細については、下記製品ページをご覧ください。
「SMBLCE-HR/HRAシリーズ」:
https://www.littelfuse.co.jp/search-results.aspx#q=SMBLCE&t=SeriesTab
「SMCLCE-HR/HRAシリーズ」、「SMDLCE-HR/HRAシリーズ」:
https://www.littelfuse.co.jp/search-results.aspx#q=SMCLCE&t=SeriesTab
リテルヒューズについて
リテルヒューズは、持続可能でつながりのある、より安全な世界を実現する、電子部品製造会社です。
全世界で 20 か国以上に 1 万 8,000 の従業員を擁し、革新的で信頼のおけるソリューションを設計、
提供すべくお客様とも連携しています。10 万社以上のエンドカスタマーに製品を提供し、我々の製品は
産業機械向け、輸送機械向け、電子業界向けなどの様々な市場において、毎日、あらゆる場所で利用されています。
詳細についてはリテルヒューズのウェブサイトlittelfuse.com をご覧ください。
