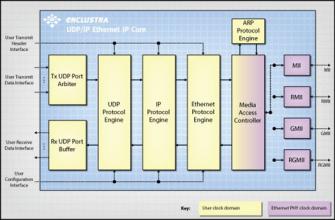

UDP/IP/Ethernetコアは、データ転送を可能にする汎用通信ソリューションを実装しています。Enclustra UDP/IP/Ethernetコアによって、FPGAベースのサブシステムがUDPプロトコルを使用してイーサネット経由で他のサブシステムと容易に通信できるようなります。IPコアは、現在のアルテラおよびザイリンクスFPGAアーキテクチャで使用する際に、高度に構成することができ、また最適に実装されています。 これは、ユーザーロジックへのインターフェイスを使用するのが簡単で、一般的なメディアに依存しないインターフェイスMII、RMII、GMII、およびRGMIIをサポートします。 125MHzで動作する8ビット幅の送受信インタフェースにより、IPコアは1Gbit / secの完全なワイヤスピードで動作することができます。 100 Mbit / secおよび10 Mbit / secの動作もサポートされています。
UDPインタフェース UDP/IP/Ethernetコアは、複数のUDPインタフェースをサポートします。 各UDP インターフェイスには独自のRXおよびTXバッファがあり、ユーザはUDPポートを指定できます RXフィルタの番号、および送信元および宛先UDPポート 各UDPインターフェイスの伝送が可能です。
CPUまたはイーサネットスタックを必要とせずにUDPプロトコルを使用し、10 M、100 M、および、ギガビットイーサネットとIPV4をサポートしています。 将来、10Gバージョンが利用可能になるかもしれないが、詳細はお問い合わせください。
【製品の概要】
・ 全1Gbit / secのワイヤスピードで動作
・ 完全なUDP、IPv4、およびEthernetレイヤ処理
・ 自動ARP応答の生成
・ ヘッダーパススルーモード：
・ デフォルトのUDP / IP / ETHヘッダーフィールド値を送信データストリームの値で選択して上書きする
・ UDP / IP / ETHヘッダフィールド値を受信データストリームに選択して埋め込み、ユーザアプリケーションへの配信を容易
【UDP/IP/Ethernet製品の特徴】
・ FPGAベースのシステムとの標準UDP通信
・ フル1Gbit / secのワイヤスピードを実現
・ 低いFPGAリソース使用
・ 1ギガビット/秒、100メガビット/秒、10メガビット/秒の動作
・ MII、RMII、GMIIおよびRGMIIメディア独立インタフェース（全二重のみ）
・ 宛先UDPポート、宛先IPアドレス、および宛先MACアドレスフィルタリング
・ UDPチェックサムの計算とチェック
・ イーサネットフレームチェック
・ ポートごとに専用の受信と送信インターフェイスを備えたマルチUDPポート
・ オプションの受信データバッファ
・ UDP以外の通信用のRaw Ethernetポート
【UDP/IP/Ethernet製品の出荷内容】
・ UDP / IPイーサネットIPコア
・ VHDLソースファイル（製品オプションに応じてプレーンまたは暗号化）
・ プリコンパイルされたModelSimシミュレーションライブラリ
・ ユーザーマニュアル
・ UDP / IPイーサネットIPコアリファレンスデザイン
・ リファレンスデザインのトップレベルVHDLファイル（プレーンVHDL）
・ UCF / XDC / SDC制約ファイル（製品オプションに依存）
・ ザイリンクスISE /ザイリンクスVivadoTM/アルテラQuartusIIプロジェクトファイル（製品オプションに依存）
・ トップレベルシミュレーションテストベンチファイル（プレーンVHDL）
・ トップレベルシミュレーションModelSimプロジェクトファイル
・ ドキュメント（UDP / IP / ETH IPコアユーザマニュアルに統合）
・ 複数のUDPインターフェイス（FPGAリソースによってのみ制限されます）
・ 1つのRAWイーサネットインターフェイス（オプション）
・ 設定インターフェイス（モード、MACおよびIPアドレス、UDPポート）
・ イーサネットPHYインターフェイス（MII、RMII、GMII、RGMII
【UDP/IP/Ethernetサイトライセンスモデル】
研究開発で利用される住所から半径5km以内が「許可されたサイト（場所）」です。ライセンス使用権開発の権利となります。
