2022年2月17日、ポジティブワン株式会社（本社：東京都渋谷区）は、RK3566およびRK3568（ARM Cortex-A55）を利用したソフトウエア開発からハードウエア受託開発＆ODM開始いたします。
i.MX6シリーズの2チャンネル・イーサネット対応、SATAやPCIe、AI機能を強化したいという新製品開発のためにRK3566およびRK3568（ARM Cortex-A55）でのプロトタイプ開発支援サービスを行っております。まずは、汎用ボードの準備、ソフトウエアの開発支援を行うことを実施可能です。
i.MX6シリーズの2チャンネル・イーサネット対応、SATAやPCIe、AI機能を強化したいという新製品開発のためにRK3566およびRK3568（ARM Cortex-A55）でのプロトタイプ開発支援サービスを行っております。まずは、汎用ボードの準備、ソフトウエアの開発支援を行うことを実施可能です。
Rockchip RK3568チップは、22nmプロセス技術で製造され、4コアのARMアーキテクチャA55プロセッサとMali G52 2EEグラフィックスプロセッサを統合したハイレンジ汎用SoCで、4Kデコードと1080Pエンコードをサポートします。RK3568は、SATA/PCIE/USB3.0などの各種周辺インターフェースをサポートし、独立したNPUを内蔵しており、軽量AIアプリケーションに使用することができます。RK3568は、Android 11とLinuxシステムの両方をサポートし、IoTゲートウェイ、NVRストレージ、産業用制御盤、産業機器、産業用制御ボックス、カラオケ、クラウド端末、車両制御センターなどの産業用カスタマイズ市場をターゲットにしています。

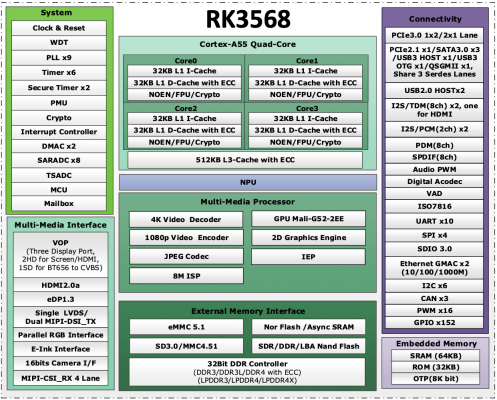

◆Rockchip RK3568のブロック図
・ CPU クアッドコア ARM Cortex-A55、Neon、FPU
・ GPU G52 2EE、OpenGL ES 1.1/2.0/3.0/3.1/3.2、Vulkan 1.1, OpenCL 2.0
・ NPU RK NN、0.8Tops
・ DDR 32ビット DDR4/DDR3L/LP4/LP4x, ECC
・ ストレージ Nor SFC、SPI Nand、eMMC 5.1
・ ビデオデコーダ 4KP60 H.264/H.265/VP9
・ ビデオエンコーダ 1080P60 H.264/H.265
・ ISP 8M ISP、HDR
・ MIPI_CSI MIPI-CSI2, 1×4-lane/2×2-lane@2.5Gbps/lane
・ DVP/CIF IO:150MHz、BT.656/601/1120対応
・ ディスプレイ RGB、LVDS/MIPI DSI、HDMI、eDP、Eink
・ SDIO SDIO 3.0 x3
・ 周辺機器 USB2.0 HOST、USB2.0 OTG
・ USB3.0 OTG, USB3.0 HOT, SATA 3.0 x3, PCIE 2.1（1x1Lane）, QSGMII x1, 3 Serdes Laneとのコンボ
・ PCIE3.0 1 x2Lane/2 x1Lane@8Gbps
・ イーサネット 2x GMAC （10/100/1000M）
・ オーディオ 1x 8ch I2S/TDM、2x2ch I2S 8ch PDM、1x SPDIF OUT
・ その他 UART 10倍、SPI 4倍、PWM 16倍、I2C 6倍、CAN FD 3倍、SAR-ADC 8倍
・ OTP OTP （サイズ 8K）
・ 暗号 SM3/4、TEE、Trustzone
◆Rockchip RK3568のブロック図
・ CPU クアッドコア ARM Cortex-A55、Neon、FPU
・ GPU G52 2EE、OpenGL ES 1.1/2.0/3.0/3.1/3.2、Vulkan 1.1, OpenCL 2.0
・ NPU RK NN、0.8Tops
・ DDR 32ビット DDR4/DDR3L/LP4/LP4x, ECC
・ ストレージ Nor SFC、SPI Nand、eMMC 5.1
・ ビデオデコーダ 4KP60 H.264/H.265/VP9
・ ビデオエンコーダ 1080P60 H.264/H.265
・ ISP 8M ISP、HDR
・ MIPI_CSI MIPI-CSI2, 1×4-lane/2×2-lane@2.5Gbps/lane
・ DVP/CIF IO:150MHz、BT.656/601/1120対応
・ ディスプレイ RGB、LVDS/MIPI DSI、HDMI、eDP、Eink
・ SDIO SDIO 3.0 x3
・ 周辺機器 USB2.0 HOST、USB2.0 OTG
・ USB3.0 OTG, USB3.0 HOT, SATA 3.0 x3, PCIE 2.1（1x1Lane）, QSGMII x1, 3 Serdes Laneとのコンボ
・ PCIE3.0 1 x2Lane/2 x1Lane@8Gbps
・ イーサネット 2x GMAC （10/100/1000M）
・ オーディオ 1x 8ch I2S/TDM、2x2ch I2S 8ch PDM、1x SPDIF OUT
・ その他 UART 10倍、SPI 4倍、PWM 16倍、I2C 6倍、CAN FD 3倍、SAR-ADC 8倍
・ OTP OTP （サイズ 8K）
・ 暗号 SM3/4、TEE、Trustzone

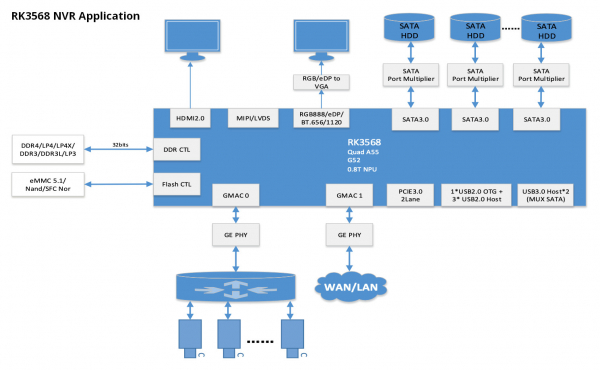

◆RK3568 NVRアプリケーション
RK3568の典型的なアプリケーションの1つは、スマートNVRまたはAI NVRです。
・ 特長１：高性能CPU＆GPU
新しいARMアーキテクチャと先進的なプロセスが、より高い性能と電力効率をもたらすためのRK3566A CPU GPUの改良
・ 特長２：新世代（第3世代）Rockchip ISP
最大8M@30fpsの処理能力、タイムシェアリングと多重化デュアルカメラをサポートする。強力なHDR機能により、逆光や強い光の下でも鮮明な映像が得られます。デュアルチャンネル同時ズーム出力対応、ノイズキャンセリング機能により、低照度下でも繊細な映像を実現、曇り止め機能、センサーレンズによる歪みを除去するLDCHの横方向補正に対応です。
・ 特長３：強力なマルチメディアデコード/エンコード機能
4KP60 H.264/H.265/VP9および他のフォーマットHDデコーディングに対応
複数のビデオソースの同時デコードに対応
HDR10に対応し、色彩とダイナミックレンジに優れた性能を発揮
画像の後処理、インターリーブ解除、ノイズ除去、カラーエンハンスメント、解像度アップをサポート
1080p 60fps H.264およびH.265フォーマットエンコーディングに対応
ダイナミックビットレート、フレームレート、解像度調整対応
・ 特長４：効率的なRKNN AI処理ユニットを統合
1TOPsの演算能力を持つNPU、組み込み型ニューラルネットワークハードウェアアクセラレータ、INT8, INT16, FP16の効率的な動作をサポートします。NPUハードウェアは、前処理マージ、チャネル量子化、ゼロスキップなどの技術をネイティブでサポートします。INT8、INT16、FP16のニューラルネットワークパラメータの可逆圧縮をサポートします。
NPUコアは、通常の畳み込み、深さ分離可能な畳み込み、デコンボリューション、ホール畳み込み、完全連結層、プーリング層をサポートします。NPU内部ブロックには、乗算加算演算、活性化、LUT、精度変換ユニットがあり、カスタムレイヤー構築をサポートします。ワンクリックでモデル変換、Caffe/TensorFlow/TF-Lite/ONNX/PyTorch/Keras/Darknetの主流フレームワークをサポートします。
◆RK3566とRK3568の違い
RK3568 は、PCIe 3.0 を 2 レーン追加し、PCIe 3.0 x1 として最大 8Gbps で 2 分割できるため、高速な拡張が可能。RK3568は、多くの産業用アプリケーションに不可欠なデュアルGbEイーサネットをネイティブで搭載しています。
RK3568はRK3566よりもチップのフットプリントが大きく、より多くのPINとIOMUXが可能で、製品設計の柔軟性を高めることができる。RK3568は、RK3566より高いため、製品計画のなかで、コストを意識しながら、SoCを選択することが可能です。
【ポジティブワン株式会社について】
社名 ポジティブワン株式会社（POSITIVE ONE CORPORATION）
所在地 〒150-0043 東京都渋谷区道玄坂１－１２－１ 渋谷マークシティ・ウエスト22F
所在地 〒651-0087 兵庫県神戸市中央区御幸通8-1-6神戸国際会館 22F
ＵＲＬ https://www.positive-one.com
ポジティブワン株式会社は、「サービスモデル」のための「ものづくり（IoT端末側から）」の仕様設計から開発製造に至るまでのワンスポットソリューションを提供いたします。
今までの半導体関連を取り巻くエンベデッドのプレイヤは、自社開発をしたコア製品を販売することにフォーキャスをしているため、サービスモデルや仕様にあった製品を提案することは難しいかったです。ポジティブワンは、海外の有力な最先端技術会社と提携し、多様化する仕様に対応できる商社機能、自社のハードウエアからソフトウエアの開発製造、そして、テストから認証サービスのための第三者試験機関との提携と支援サービスにより、多様にあったサービスに対応できます。企画段階での仕様作成、技術的な問題定義や解決、最先端技術の導入に選ばれます。それは、IoT端末以外、自動車、医療、産業機器などの安全性や信頼性を求められる分野での経験や実績を積んでいます。
【本件に関するお問い合わせ先】
ポジティブワン株式会社
メールアドレス：poc_sales@positive-one.com
