◆製品紹介◆

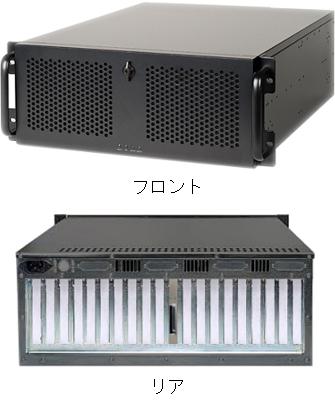

PE4-2629 PCIeバスエキスパンジョン・システムは、米国 Cyclone社製 PCIeホストバス・ケーブルアダプタ、PCIe拡張用ケーブル、PCIeバックプレーン、PCIeアップストリームボード（システム内に組込）から構成されます。
ホストシステムのPCIe2.0/3.0（X16）バスを、80Gbps対応の双方向バス拡張ケーブルを用いて、8本のダブルスロット対応PCIe2.0（X16）バスを装備した拡張サブシステムと接続して、汎用ホストシステムのI/Oバスを拡張します。
高速データ転送とデータ保全性を向上するするCRCプロテクションとポイゾンビットをサポートしており、破損したパケットはハードウェアにより自動的に再転送されます。
PnP機能をサポートし、OS非依存なためドライバーが不要です。高帯域ピア-ピア接続I/Oサブシステム, データアクイジションシステム, テレコムシステム, オーディオプロセッシングシステム, NVIDIA/AMD/ATI社製GPUおよび Intel Xeon Phiプロセッサーによる高速演算など幅広い分野でご利用頂けます。全てのバスに340mm長までのPCIeカードが実装可能で、4台のホットスワップファンで冷却されます。1500W 80Plus ゴールド規格電源を搭載しており、ホストシステムの電源と連動して動作します。

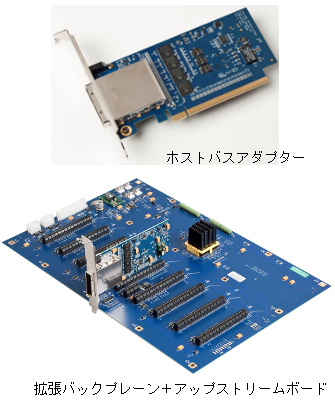

◆PCIe2-426ホストバス・アダプター◆
PCIe2-426は低遅延バス・リピータスイッチを採用したPCIe2.0（X16）バスのホストバス・アダプターで、1m （最長3mまで） の双方向PCIe（X16）拡張ケーブルでPCIe-462エキスパンジョン・バックプレーンと接続する、低遅延リピータ出力ポートを装備しています。
◆PCIe2-429エキスパンジョン・バックプレーン+ PCIe2-436アップストリーム・ボード◆
拡張ATXフォームファクターのPCIe2-429は、PLX（R） PEX8696 96レーン24ポートのPCIe2.0 マルチルート・スイッチを搭載したPCIeエキスパンジョン・バックプレーンで、ノントランスパレントなピア-ピア・コミュニケーションを可能にします。PCIe2-436（X16）アップストリームポート専用バスと、8本のPCIe2.0（X16）バスを装備しています。
◆システム・モニタリング・オプション◆
ネットワーク・ポートを備えたシステム・モニタリング・オプションを搭載すると、I2Cバスにより筺体内5か所の温度、ファン4台の回転速度、データケーブル接続状況、内部電圧、電源動作状態などのパラメータを、Web上から確認できると共に、SNMP （Simple Network Management Protocol） を利用したシステム監視が可能に成ります。
◆電源および冷却◆
8x 6pin+8x （6+2）pin PCIe補助電源コネクターを備えた80Plusゴールド規格1500W電源を搭載し、システム前面に1台の12cm吸気ファンを装備しています。
オプションボードの電力需要に応じた電源のアップグレードが可能で、発熱量に応じてシステム前面に1台の12cm吸気ファンが増設できます。
ホームページにて、システム構成に関する詳細を掲載しております。
また、製品PDFもご用意させて頂いておりますので、御参照頂ければ幸いです。
ホームページのURLは以下をご参照下さい。
Qualest PE4-2629 4Uラックマウント PCIe（X16）接続 PCIe2.0バス拡張 [8x ダブルスロット対応（X16）バス] シングル電源システム
http://www.qualest.co.jp/contents/web2system/PE4-2629.shtml
【会社概要】
■会社名 株式会社クォーレスト
■代表者 代表取締役 黒川 博生
■創 立 平成５年１０月８日
■所在地 東京都世田谷区船橋５－２９－１０
■ＴＥＬ 03-6316-6328
■ＦＡＸ 03-6323-5652
■ＵＲＬ http://www.qualest.co.jp
【本件に関するお問い合わせ】
■会社名 株式会社クォーレスト
■担当者 黒川 博生、松枝 秀樹
■ＴＥＬ 03-6316-6328
■ＦＡＸ 03-6323-5652
■E-mail sales@qualest.co.jp.
